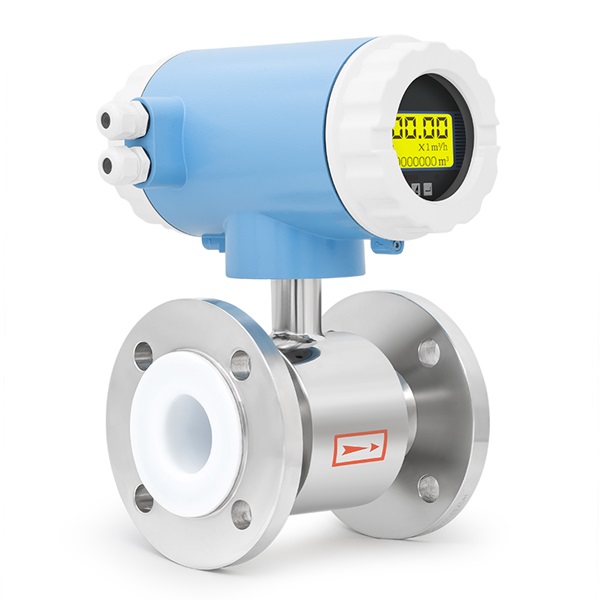

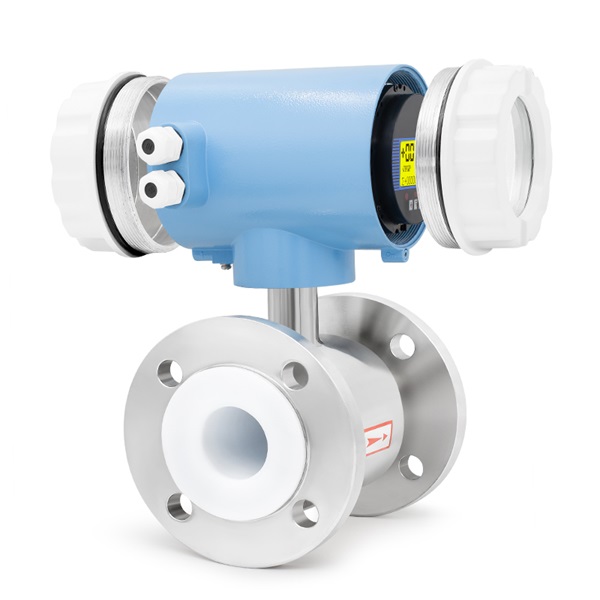

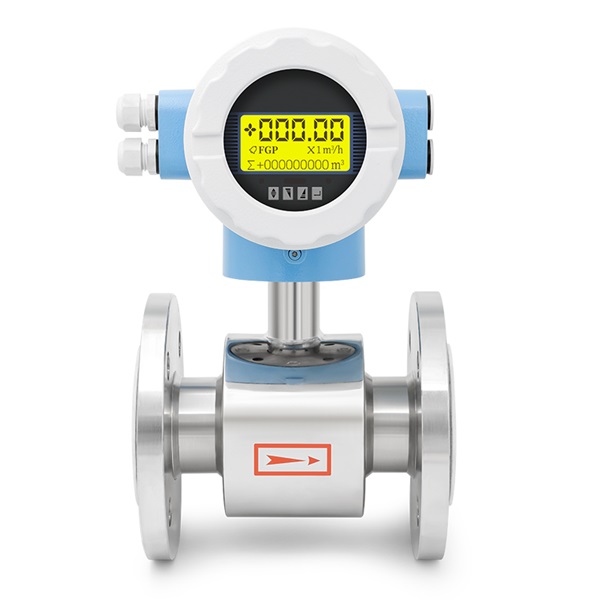

智能型電磁流量計融合了國內外先進技術，是一款全智能型產品。其電磁轉換器的內核采用高速中央處理器，這使得它計算速度極快、精度高且測量性能可靠。轉換器的電路設計運用國際先進技術，輸入阻抗高達1015歐姆，共模抑制比大于100db，對60Hz/50Hz干擾及外來干擾的抑制能力超過90db，能夠測量電導率更低的流體介質流量。
一、工作原理

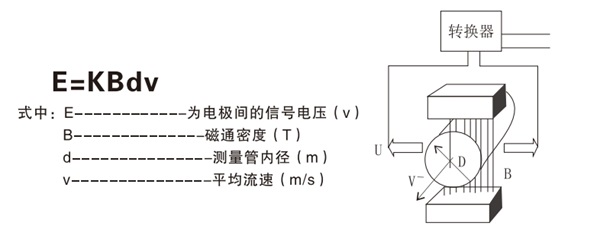

電磁流量計測量原理是基于法拉第電磁感應定律。流量計的測量管是一種內襯絕緣材料的非導磁合金短管。兩只電極沿管徑方向穿通管壁固定在測量管上。其電極頭與襯里內表面基本齊平。勵磁線圈為雙向方波脈沖勵磁時，將與測量管軸線垂直的方向上產生一磁通量密度為B的工作磁場。此時，如果具有一定電導率的流體流經測量管。將切割磁力線感應出電動勢E。電動勢E正比于磁通量密度B,測量管內徑d與平均流速v的乘積。電動勢E(流量信號)由電極檢出并通過電纜送至轉換器。轉換器將流量信號放大處理后，可顯示流體流量，并能輸出脈沖，模擬電流等信號，用于流量的控制和調節。
二、產品特點
▲管道內無可動部件，無阻流部件，測量中幾乎沒有附加壓力損失。
▲測量結果與流速分布，流體壓力，溫度、密度、粘度等物理參數無關。
▲在現場可根據用戶實際需要在線修改量程。
▲高清晰度背光LCD顯示，全中文菜單操作，使用方便，操作簡單，易學易懂。
▲采用SMD器件和表面貼裝(SMT電路可靠性高)。
▲采用32位高性能微處理器運算速度快，精度高，可編程頻率低頻矩形方波勵磁，提高了流量測量的穩定性，功耗低。
▲全數字量的處理，抗干擾能力強，測量可靠，精度高，流量測量范圍可達150:1。
▲超低EMI開關電源，適用電源電壓變化范圍大，EMC性能好。
▲內部具有三個積算器可分別顯示正向總量，反向總量和差值總量。
▲具有RS485、Hart和Modbus等數字通訊信號輸出選配。
▲具有自檢與自診斷功能。
三、電磁流量計選型
1、可測量的流體
由電磁流量計的工作原理可知，能選用電磁流量計測量流量的流體必須是導電的，嚴格的說，除了高溫流體之外只要電導率大于50μs/cm的任何流體都選用相應的電磁流量計來測量流量，因此不導電的氣體，蒸汽，油類，丙酮等物質不能選用電磁流量計來測量流量。
2、傳感器口徑的確定
流量計使用流速最好在2-4m/s范圍內，此時流量計口徑可選擇與用戶管道口徑一致。使用
流速低于0.5m/s時最好在儀表部位局部提高流速，采用縮管方式。
3、一體型或分體型的選擇
一體型：現場環境較好的情況下，一般都選用一體型，即傳感器和轉換器組裝成一體。
分體型：即傳感器和轉換器分開裝于不同的地點，一般出現以下情況時選用分體型。
(1)環境溫度或流量計轉換器表面受輻射溫度超過60℃.
(2)管道震動較大的場合。
(3)會對轉換器的鋁殼嚴重腐蝕的場合。
(4)現場濕度較大或有腐蝕性氣體的場合。
(5)流量計裝在高空或井下調試不方便的場合。
訂貨時應注明傳感器和轉換器分離距離，一般不能超過100m,轉換器為墻掛式安裝。
