概 述
LFH52系列溫濕度變送器是專為室外溫濕度檢測而設計的一款傳感器，標配輻射罩能防風、擋雨，在惡劣的天氣中給變送器提供最好的保護。有電流、電壓、RS485三種輸出模式可選?？蓱?yīng)用于工地建筑、氣象監測等戶外場合。
技術參數
（1）相對濕度
傳感器
數字式
量程
0%~100%RH
輸出
輸出：RS485/Modbus,0~10VDC,4~20mA可選
精度
±3%@ 20℃ & 20~80%RH
響應時間
≤10s(20℃，慢流速空氣)
|
傳感器 |
數字式或熱電阻，見選型表 |
|
|
量程 |
0~50℃，-20~60℃等 |
|
|
輸出 |
4~20mA，0~10VDC，RS485/Modbus可選 |
|
|
熱電阻 |
見選型表和熱電阻分度表 |
|
|
精度 |
數字式傳感器: ±0.5℃@20℃ 熱電阻:典型 ±0.2~0.4℃@25℃，見選型表 |
|
|
電源 |
電壓型/485型 15~35VDC/ 24VAC±20%(交流供電需用隔離電源) |
電流型 18.5~35VDC (RL=500Ω) /8.5~35VDC (RL=0Ω) |
|
輸出負載 |
≤500Ω(電流型)，≥2KΩ(電壓型) |
|
|
外殼材料 |
PC外殼、PC探頭、ABS防護罩 |
|
|
工作環境 |
-20~60℃,5%-95%RH(非冷凝) |
|
|
防護等級 |
IP65 |
|
選型說明
代號及說明
備注
LFH52
室外型溫濕度變送器
型號
3
±3%RH(±0.5℃)
精度范圍
V10
0~10VDC(三線)
濕度輸出
A4
4~20mA(二線)
RS
RS485/Modbus
V10
0~10VDC(三線)
0
PT1000,±0.2℃@0℃
溫度輸出
A4
4~20mA(二線)
1
PT100,±0.2℃@0℃
RS
RS485/Modbus
2
NTC20K,±0.4°℃@25℃
6
NTC10K,±0.4℃@25℃
0
無
溫度量程
1
0～50℃
2
-20～60℃
8
其它(客戶指定)
LFH52 3 A4 A4 2
選型舉例

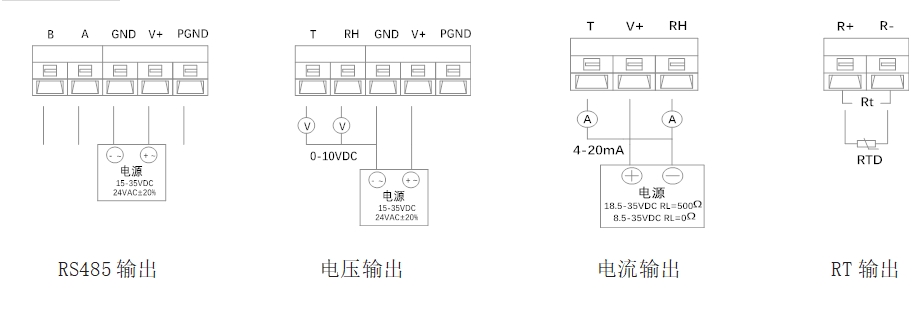

1、接線說明

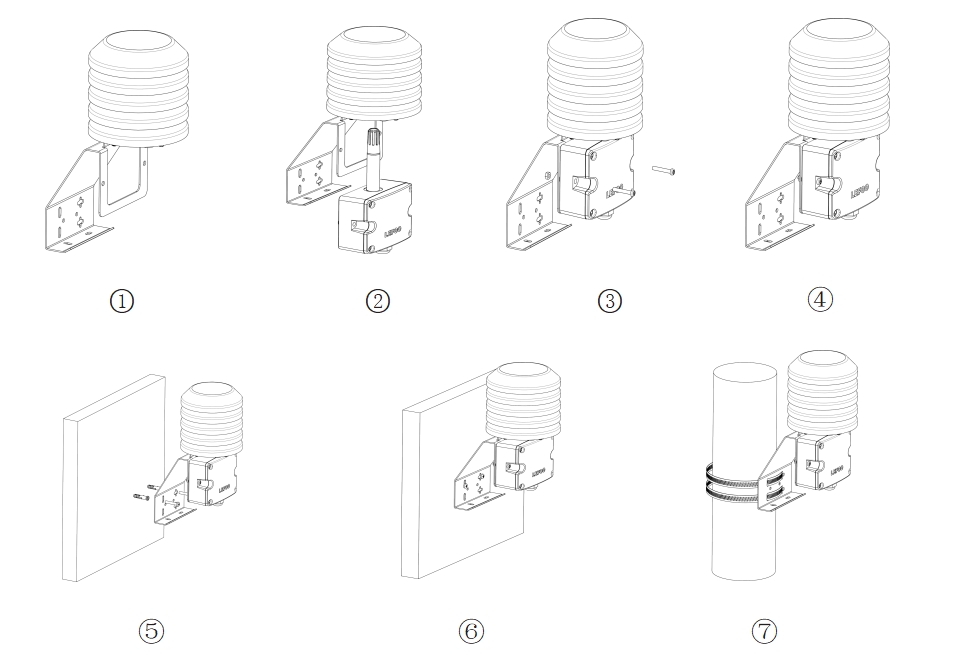

2、安裝說明
1.將變送器放入防護罩中（如圖2所示）；
2.用螺釘和螺母將變送器固定在不銹鋼支架上（如圖3、4所示）；
3.用螺釘和塑料膨脹管將變送器固定在墻面上（如圖5、6所示），也可以用卡箍固定在圓柱上（如圖7所示）；
2.防止化學試劑、油、粉塵等直接侵害傳感器，勿在結露、極限溫度環境下長期使用。請勿進行冷、熱沖擊。
3.長期不用時請放置在干燥環境中保存。
