概 述
LFW10系列溫度變送器是專為工業應用而設計的一款傳感器，其對雷擊浪涌、靜電放電、群脈沖，耐壓等有特別設計，抗干擾能力強。有壁掛、風管/水管、分體、卡箍五種安裝方式，電流、電壓、熱電阻三種輸出模式可選現場適裝能力強，彈簧螺釘/接線柱設計適合快速安裝?？蓮V泛應用于機房、暖通空調、樓宇、倉儲等需要對溫度測量控制的場所。
技術參數
|
傳感器 |
高精度熱電阻，見選型表（電阻輸出型） / PT1000,A級（模擬量輸出型） |
|
|
輸出 |
阻值，見選型表和熱電阻分度表 / 4~20mA或者0~10VDC,0~5VDC |
|
|
熱電阻 |
見選型表和熱電阻分度表 |
|
|
精度 |
典型0.2~0.5℃@0/25℃，見選型表 / ±0.3℃@25℃,詳見精度曲線 |
|
|
電源 |
電壓型 15~35VDC/24VAC±20% |
電流型 18.5~35VDC (RL=500Ω) 8.5~35VDC (RL=0Ω) |
|
輸出負載 |
（模擬量輸出型）：≤500Ω(電流型)，≥2KΩ(0~5V), ≥3KΩ(0~10V) |
|
|
外殼材料 |
PC外殼、不銹鋼探頭（φ6mm）和套管 |
|
|
工作環境 |
-40~70℃，0~95%RH(非冷凝) |
|
|
防護等級 |
IP65 |
|
選型說明
|
代號及說明 |
備注 |
|||||||||
|

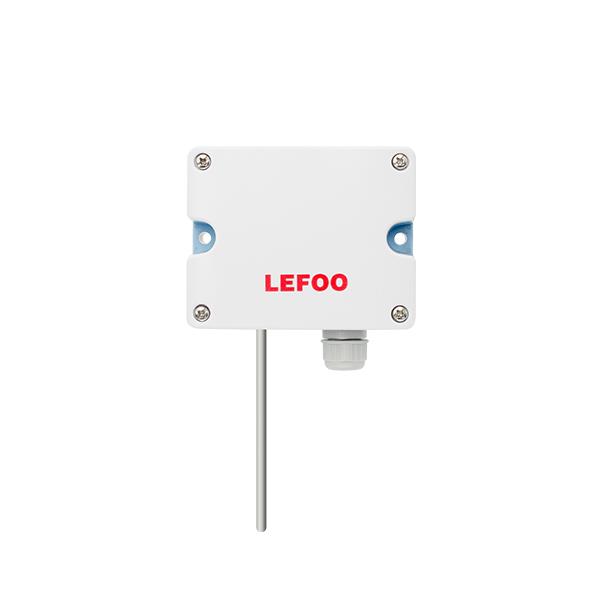

LFW10-1 |
壁掛型溫度變送器 |

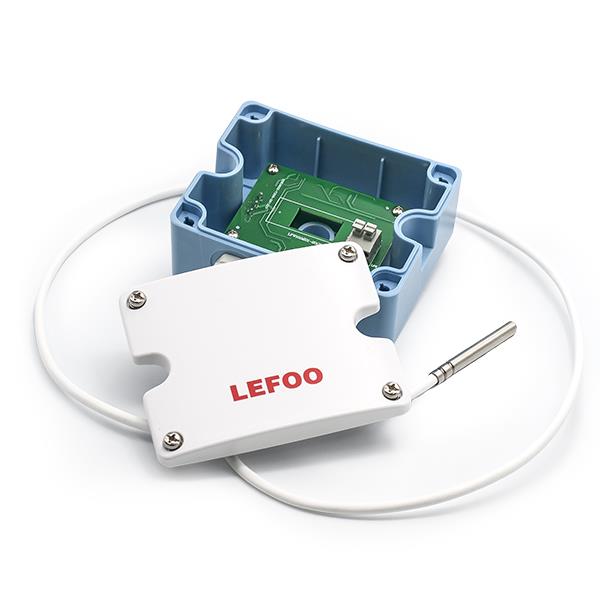

LFW10-4 |
分體型溫度變送器 |
型號 |
||||||
|
LFW10-2 |

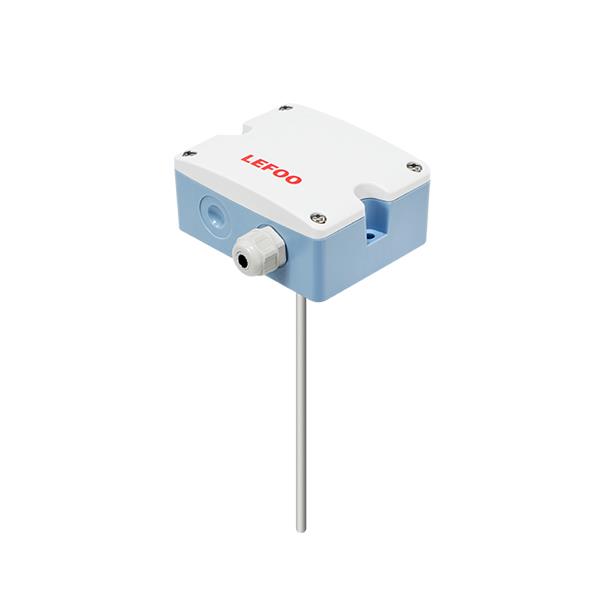

風管型溫度變送器 |
LFW10-5 |

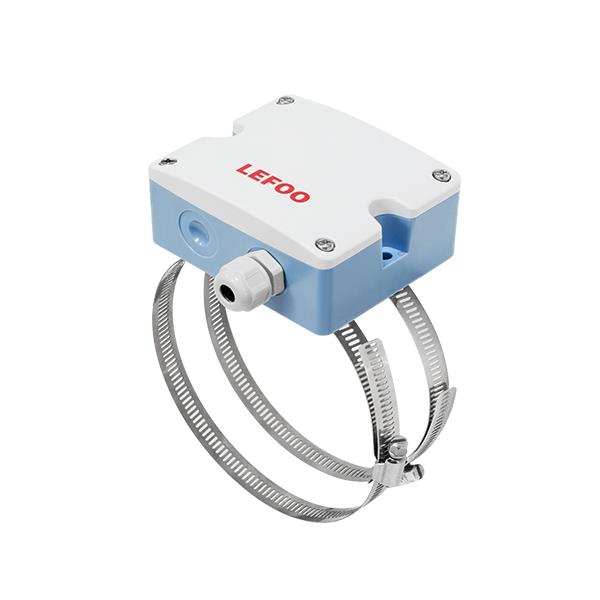

卡箍型溫度變送器 |
|||||||
|
LFW10-3 |
水管型溫度變送器 |
|
|
|||||||
|
|
|
V10 |
0~10VDC(三線) |
0 |
PT1000,±0.2℃@0℃ |
精度范圍 |
||||
|
A4 |
4~20mA(二線) |
1 |
PT100,±0.2℃@0℃ |
|||||||
|
V5 |
0~5VDC(三線) |
2 |
NTC20K,±0.3℃@25℃ |
|||||||
|
|
|
6 |
NTC10K,±0.3℃@25℃ |
|||||||
|
|
0 |
無 |
溫度范圍 |
|||||||
|
1 |
0~50℃ |
|||||||||
|
2 |
-20～60℃ |
|||||||||
|
8 |
其它(客戶指定) |
|||||||||
|
|
0 |
65MM |
探頭長度 |
|||||||
|
1 |
100MM |
|||||||||
|
2 |
200MM |
|||||||||
|
3 |
150MM |
|||||||||
|
8 |
其他(客戶指定) |
|||||||||
|
|
||||||||||
|
LFW10-2 A4 1 2 |
選型舉例 |
|||||||||

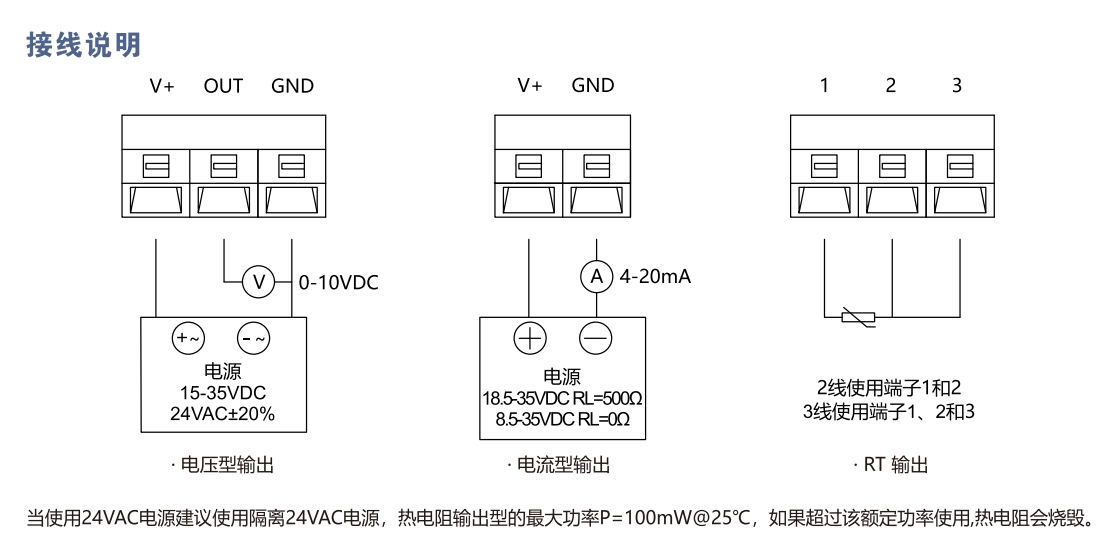

1、接線方式

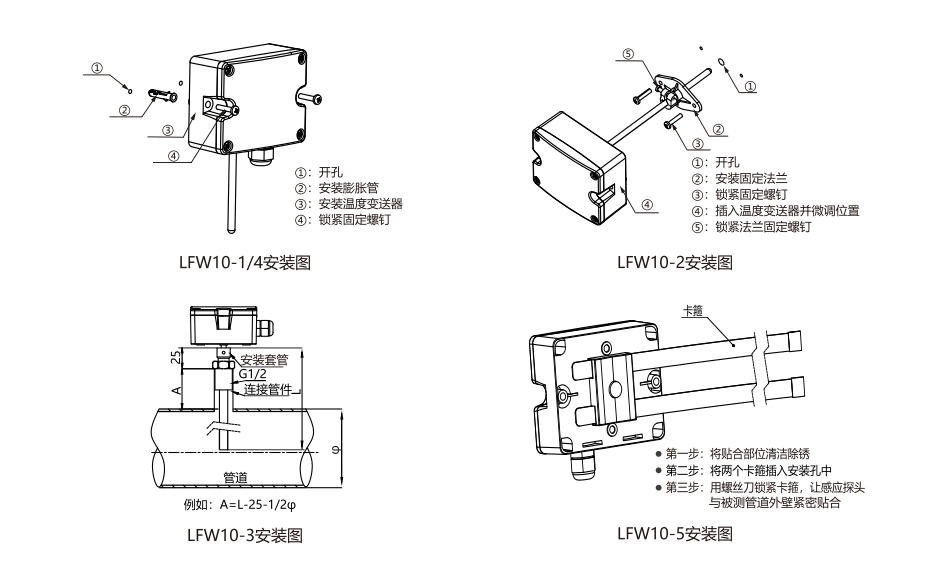

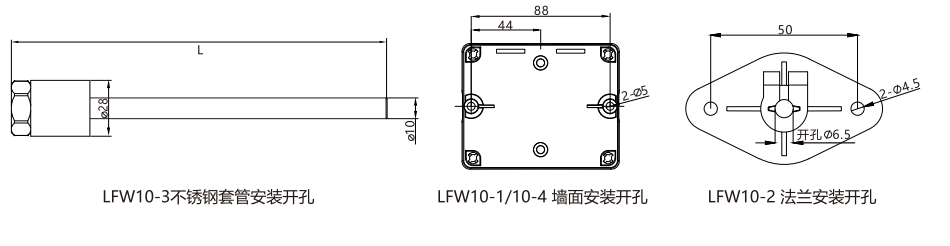

2、安裝方式
