概 述

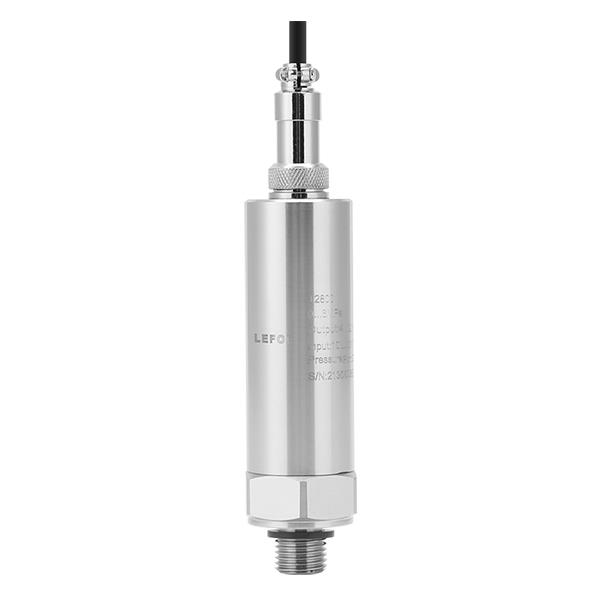

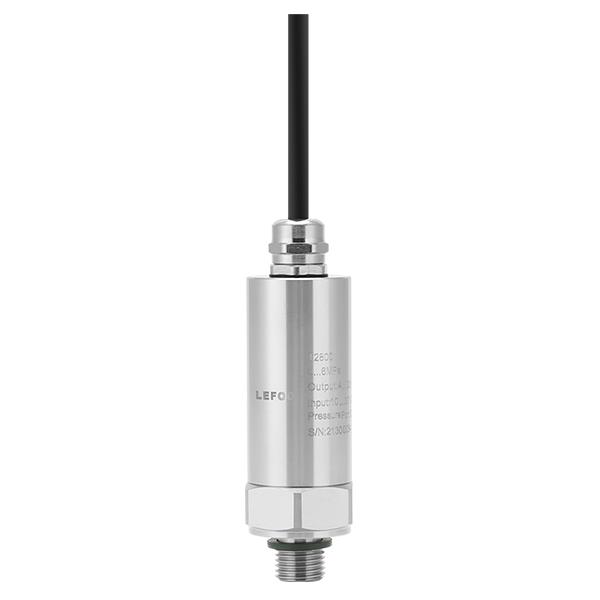

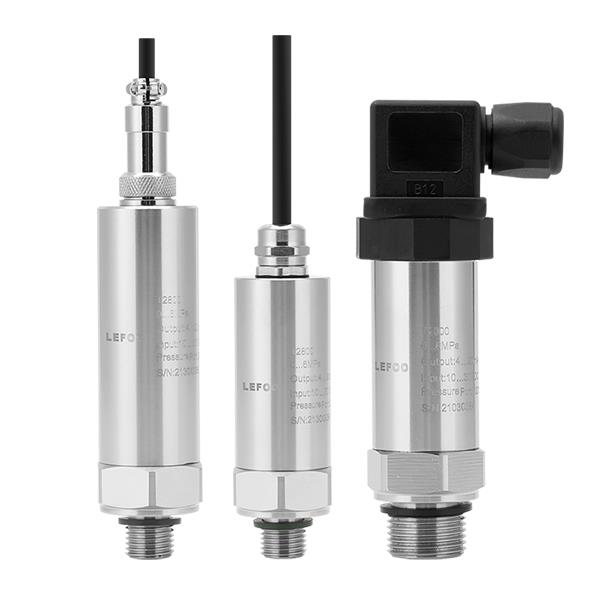

LFT2010高精度壓力變送器該型號變送器采用了高精度壓阻式壓力傳感器，并經計算機自動測試，用激光調阻工藝進行了寬溫度范圍的零點和溫度性能補償。該型號高精度、高質量、體積小、安裝方便。采用低功耗的高性能MCU,將壓力信號采集并轉換成標準的模擬量信號輸出，廣泛應用于消防、水處理、供水系統、空氣壓縮機、氣動裝置、工廠自動化等高精度測試系統中流體介質壓力的測量。
技術參數
|
量程 |
0～0.1…7MPa |
0～0.1…4MPa |
|||
|
過載壓力 |
1.5倍的額定壓力 |
1.5倍的額定壓力 |
|||
|
精度 |
±0.25％F.S |
±0.1％F.S @25℃ |
|||
|
穩定度 |
<0.2％F.S/年 |
<0.1％F.S/年 |
|||
|
工作溫度 |
-20～+85℃ |
-20～+85℃ |
|||
|
存儲溫度 |
-40～+100℃ |
-40～+100℃ |
|||
|
補償溫度 |
-10～+70℃ |
|
|||
|
被測介質 |
與304和316L不銹鋼、氟橡膠或丁腈橡膠兼容的氣體或液體 |
||||
|
電氣性能 |
兩線制 |
三線制 |
四線制 |
||
|
輸出信號 |
4～20mA |
0～5V注1 |
0～10V注2 |
RS485 |
|
|
供電電源 |
10～30VDC |
10～30VDC |
14～30VDC |
10～30VDC |
|
|
電氣連接 |
DIN43650A（大赫斯曼），M12防水出線，M12航空接頭（三芯/四芯） |
||||
|
外殼防護等級 |
IP65/IP67 |
||||
|
壓力接口 |
G1/4、NPT1/4、R1/4、G1/2、7/16-20UNF、M20*1.5、M10*1、M14*1.5等 |
||||
|
壓力形式 |
表壓G |
||||
|
認證項目 |
安全防爆型E、RoHS、REACH、歐盟電器安全標準CE |
||||
注1：精度等級為0.1%F.S時，輸出為1-5V。
注2：精度等級為0.1%F.S時，輸出為1-10V。
選型說明
代號及說明
備注
LFT2010
型號
量程
0~0.1..4MPa
量程范圍
K
K=kPa
P
P=psi
計量單位
B
B=Bar
M
M=MPa
A4
A4=4~20mA(二線制
輸出方式
V0
VO=0~5V(三線制)
V10
V10=0~10V(三線制)
RS
RS=RS-485(四線制
0.1
0.1=0.1%F.S
精度等級
D1
D1=DIN43650A(大赫斯曼)
電氣連接
M
M=M12(M12防水出線
C3
C3=GX12三芯航空接頭
C4
C4=GX12四芯航空接頭
H
H=M12四芯航空接頭
G
G=G1/4
G2
G2=G1/2
壓力接口
N
N=NPT1/4
M20
M20=M20*1.5
R
R=R1/4
M2
M2=M12*1
1.0=1m
出線長度
2
2.0=2m
3
3.0=3m
LFT2010 0-30 B A4 0.1 D1 G 1
選型舉例
