概 述

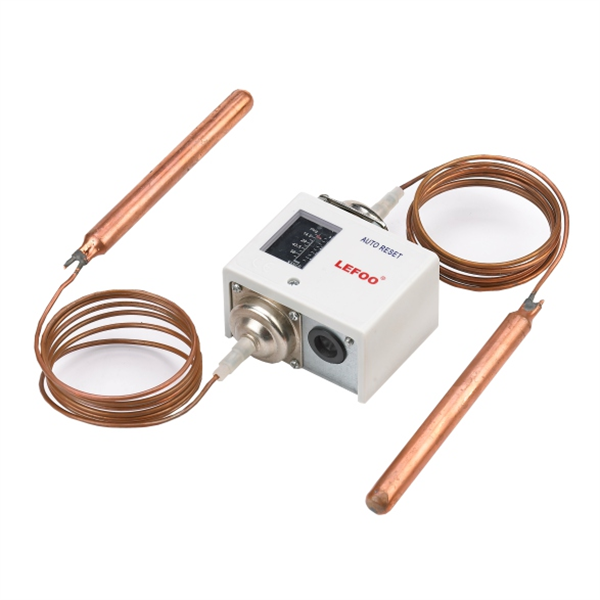

TSD型溫差控制器是根據兩個感溫包感受溫度差值與設定值比較，給出一個差值信號使溫度控制器動作。在通風設備和制冷裝置中，需要保持兩股介質之間的溫差為某一個恒定值時，可采用溫差控制器來實現。兩個相對的感溫包，一個用來作為溫度參考，另一個則用作控制發信號，而溫差則是直接的受控參數。
型號與參數
|
型號 |
溫差設定范圍 |
設定最低溫差時動作溫差 |
工作溫度范圍 |
溫包最高溫度 |
|
TSD40 |
0℃~15℃ |
≤3℃ |
-25℃~40℃ |
60℃ |
|
TSD100 |
5℃~25℃ |
≤5℃ |
20℃~100℃ |
150℃ |
電線連接：進線孔直徑為15mm
電氣參數
|
額定電流(A) |
A.C.110 |
A.C.220 |
|
|
|
20A |
10A |
|
|
誘導電流 |
滿載電流 |
15A |
8A |
|
瞬時電流 |
72A |
||
