概 述

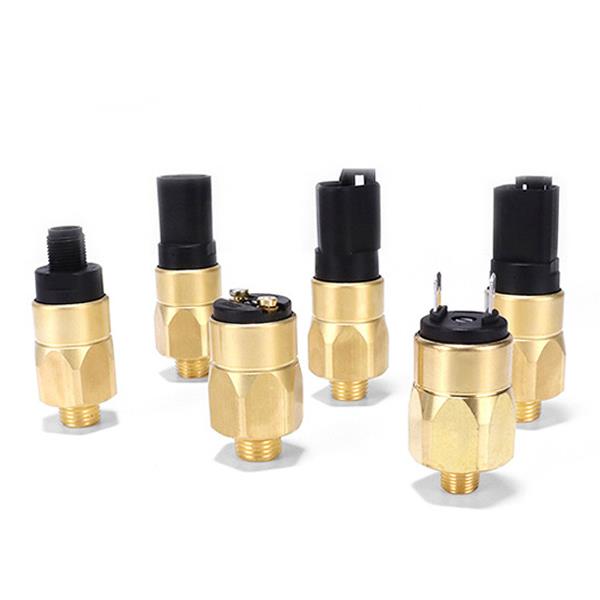

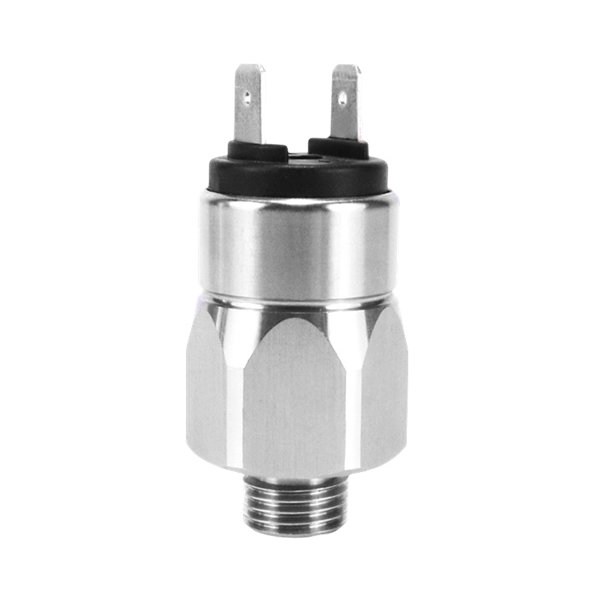

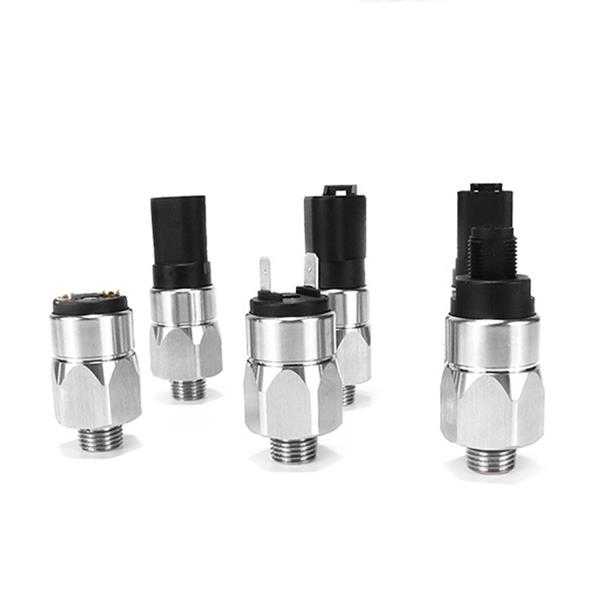

在?業和汽?領域，通常會為設備設定某壓?值，當達到該壓?值時系統將發出電?信號，使機械設備開始?作或者發出提?（如設備發?泄露、發出警報等）。這種操作可以通過?種名為壓?開關的壓?傳感器進?控制。此為隔膜式壓?開關,安全過壓不超過300bar。
LF708訂貨編號
|
LF708- 1 1 1 1 1 1 1 1-3bar |
|
A B C D E F G H |
|
編碼 |
螺紋(X3) |
本體材質 |
隔膜 |
接線方式 護套 |
接觸方式 壓力范圍 |
精度 |
壓力方式 |
|
1 |
G1/8外 |
B 鍍鋅鋼 |
C NBR |
D 1/4插片端子 E 無 |
F NO G 0.1-1bar |
±0.2bar |
H 上升 |
|
2 |
A NPT1/8外 |
不銹鋼 |
FKM |
M3螺絲端子 頂出護套 |
NC 1-5bar |
±0.3bar |
下降 |
|
3 |
M10*1外 |
黃銅 |
EPDM |
卡口DIN72585(NO) 側出護套 |
1-10bar |
±0.5bar |
|
|
4 |
UNF7/16外 |
|
HNBR |
灌膠出線 |
10-20bar |
±1bar |
|
|
5 |
G1/4外 |
|
VMQ |
德國標準DOT4-2P |
20-50bar(除黃銅) |
±2bar |
|
|
6 |
NPT1/4外 |
|
|
德國標準DOT4-3P(A+B) |
|
|
|
|
7 |
G1/2外 |
|
|
安普AMP surperseal |
|
|
|
|
8 |
G1/4內 |
|
|
M12×1DIN EN61076-2-D(1+3) |
|
|
|
|
9 |
M12*1.5內 |
|
|
DIN 43650A Cable Clamp(1+2) |
|
|
|
技術參數
本體
鍍鋅鋼/不銹鋼
電觸點
銀鎘，可鍍?
最大電壓
42V MAX100VA
最大電流
4A
工作溫度范圍
-40℃ --+100℃（根據隔膜不同）
機械工作壽命
106次
電氣工作壽命
105次
外部污染情況
正常
外殼防護等級
IP00（接線端?1-2），IP67（接線端?3-8）, IP65(接線端?9)
帶頂出護套
IP54（配接線端?1-2）
帶側出護套
IP55（配接線端?1-2）
適用規定
EN 60730- 1
最大工作壓力
不銹鋼/鍍鋅鋼 160bar ?銅40bar
最大安全壓力
不銹鋼/鍍鋅鋼 300bar ?銅80bar
重量
~85gr
單位換算：1kgf/cm2=14.2psi 1bar=14.5psi
