概 述

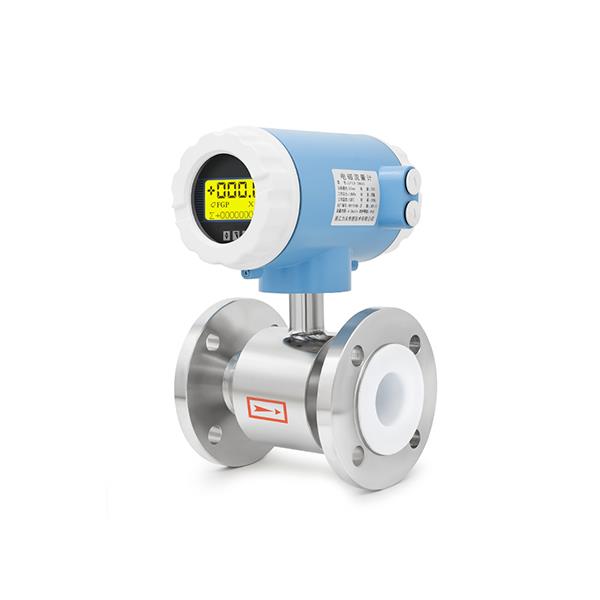

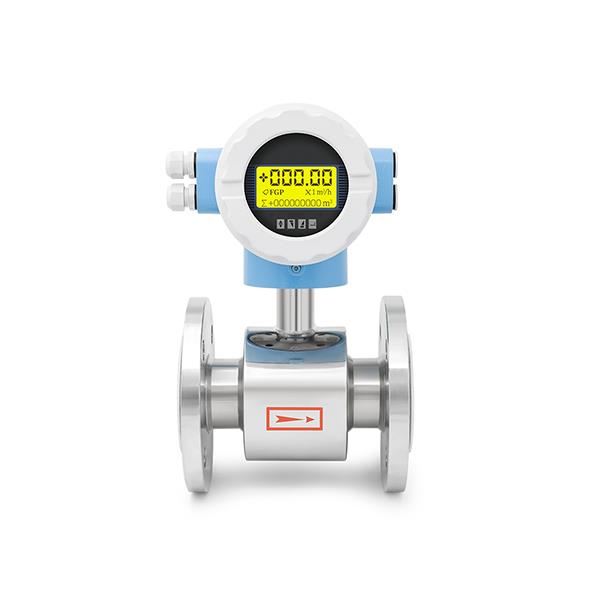

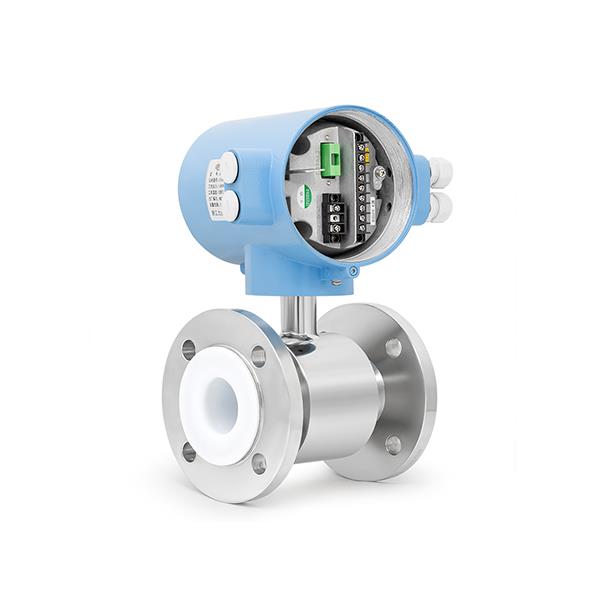

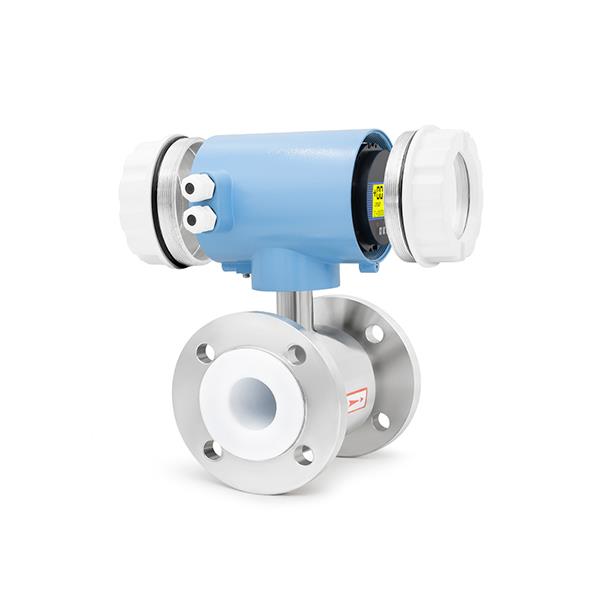

LFLD電磁流量計利用電磁感應原理來測量導電液體在管道中的流量。具有流量計具有高精度、高可靠性和廣泛的適用性，廣泛應用于工業、化工、環保、水處理等領域。
技術參數
|
通徑 |
10-3000mm |
|
輸出信號 |
4-20mA,HART,RS485 |
|
綜合精度 |
0.5級 |
|
供電電源 |
220VAC,24VDC |
|
公稱壓力 |
1.6MPa,1.0MPa,0.6MPa |
|
襯里材料 |
氯丁橡膠、聚四氟乙烯、聚氨酯橡膠、聚全氟乙丙烯、PFA、陶瓷等 |
|
連接法蘭材質 |
碳鋼、不銹鋼(304、316、316L) |
|
信號電極形式 |
固定式、刮刀式 |
|
防護等級 |
IP65、IP68 |
|
傳輸距離 |
分體型電磁流量計，傳感器與轉換器之間用信號電纜連接，電纜長度應小于100m |
|
最高流速 |
15m/s |
|
電氣連接 |
接線端子 |
|
流體導電率 |
≥50μS/cm |
|
消耗功率 |
小于20W |
|
環境溫度 |
-25℃-60℃ |
|
電極材質 |
316L、哈氏合金B(yǎng)、哈氏合金C、鈦、鉭、鉑銥合金、碳化鎢 |
|
接地環材質 |
不銹鋼1Cr18Ni9Ti |
|
電極數量 |
標配3電極(兩個測量電極，一個接地電極) |
|
認證項目 |
CE、ROHS |
選型說明
|
代碼及說明 |
類型 |
|||||||||||||||
|
LFLD |
電磁流量計 |
|||||||||||||||
|
DN |
10…200…3000 |
通徑 |
||||||||||||||
|
|
1.6 |
(DN10-DN200) |
公稱壓力 |
|||||||||||||
|
1.0 |
(DN250-DN1000) |
|||||||||||||||
|
0.6 |
(DN1200-DN2000) |
|||||||||||||||
|
0.6 |
(DN2200-DN3000) |
|||||||||||||||
|
XX |
特殊定制 |
|||||||||||||||
|
|
|
聚四氟乙烯(HC) |
襯里材料 |
|||||||||||||
|
2 |
聚氯丁橡膠 |
|||||||||||||||
|
3 |
聚氨酯 |
|||||||||||||||
|
4 |
聚全氟乙丙烯 |
|||||||||||||||
|
5 |
加網PFA |
|||||||||||||||
|
|
1 |
不銹鋼0Cr18Ni12Mo2Ti |
4 |
鈦 |
7 |
不銹鋼涂覆碳化鎢 |
電極材料 |
|||||||||
|
2 |
哈式合金B |
5 |
鉑銥合金 |
|
|
|||||||||||
|
3 |
哈式合金C |
6 |
鉭 |
|
|
|||||||||||
|
|
1 |
IP65 |
殼體防護 |
|||||||||||||
|
2 |
IP68+IP65(即傳感器IP68+轉換器IP65,其中傳感器為聚氯丁橡膠 |
|||||||||||||||
|
|
0 |
無 |
防爆標志 |
|||||||||||||
|
1 |
Exdm II CT4(不含乙炔)(一體型、IP65、磁鍵或無顯示) |
|||||||||||||||
|
2 |
Exdm ll CT4(不含乙炔)(分離型、IP65、磁鍵或無顯示) |
|||||||||||||||
|
3 |
Exdm Il T4(不含乙炔)(分離型、IP65、轉換器在安全區) |
|||||||||||||||
|
|
0 |
無 |
2 |
接地法蘭 |
4 |
電極刮刀機構 |
附件 |
|||||||||
|
1 |
接地電極 |
3 |
進口保護法蘭 |
|
|
|||||||||||
|
|
1 |
Er分離型，中英文菜單 |
結構 |
|||||||||||||
|
2 |
Eh一體型，中英文菜單 |
|||||||||||||||
|
☆分離型隨表專用電纜10M,超過10M需定制。 |
||||||||||||||||
|
|
|
1 |
85-265V 45-400Hz |
電源 |
||||||||||||
|
2 |
11-40VDC |
|||||||||||||||
|
|
MA |
按鍵、雙行顯示、輸出標準 |
轉換器形式 |
|||||||||||||
|
MB |
按鍵、雙行顯示、輸出標準、RS485 |
|||||||||||||||
|
LA |
按鍵、雙行顯示、輸出標準 |
|||||||||||||||
|
LB |
按鍵、雙行顯示、輸出標準、RS485、HART |
|||||||||||||||
|
AA |
按鍵、英文菜單、雙行顯示、輸出標準、RS232 |
|||||||||||||||
