概 述

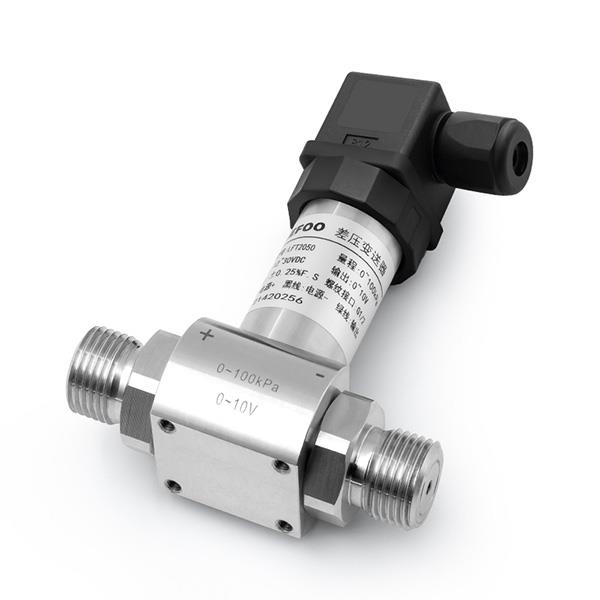

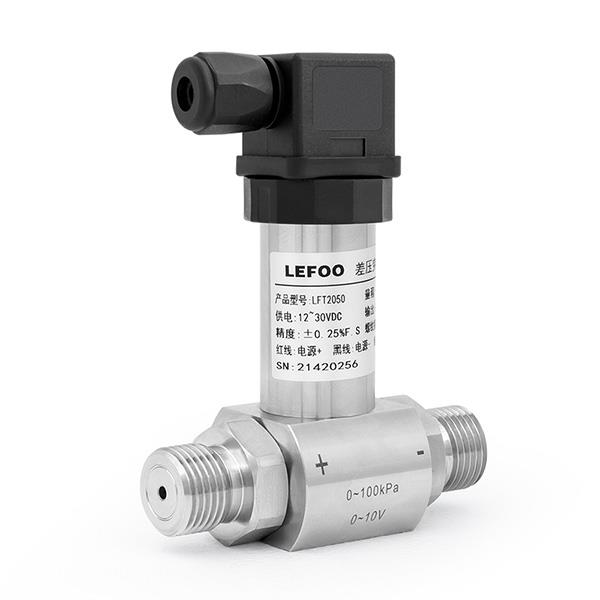

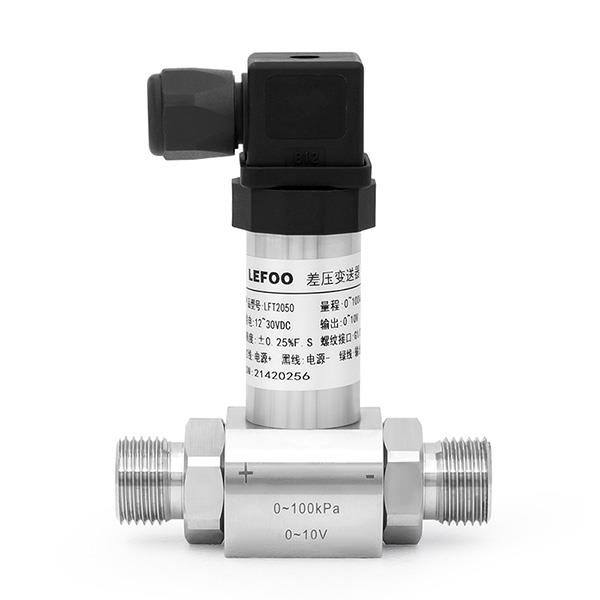

LFT2050差壓變送器選用硅壓阻差壓傳感器等作為核心元件，經過溫度補償、數字電路修正和信號調理，輸出標準的工業信號。殼體采用全不銹鋼結構，耐腐蝕性強。該產品設計先進、工藝完善、設備精良、穩定可靠，廣泛應用于各類壓差測量，尤其在航空、汽車、化工、醫療設備、航運等行業。
技術參數
|
量程 |
0～10Kpa… 3.5MPa |
||
|
過載壓力 |
1.5倍的額定壓力 |
||
|
精度1 |
±0.25％F.S；±0.5％F.S |
||
|
穩定度 |
<0.5％F.S/年 |
||
|
工作溫度 |
-20～85℃ |
||
|
存儲溫度 |
-40～100℃ |
||
|
測量介質 |
與304和316L不銹鋼、氟橡膠或丁腈橡膠兼容的氣體或液體 |
||
|
電氣性能 |
二線制 |
三線制 |
四線制 |
|
輸出信號 |
4～20mA |
0～10V |
RS485 |
|
供電電源 |
10～30VDC |
12～30VDC |
10～30VDC |
|
電氣連接 |
DIN43650A（大赫斯曼），M12防水出線， M12航空接頭（三芯/四芯） |
||
|
壓力接口 |
G1/4、G1/2、M20*1.5、 NPT1/4等 |
||
|
壓力形式 |
D(差壓) |
||
|
外殼防護等級 |
IP65 |
||
注1：在25℃測量，包含線性、重復性和遲滯的綜合精度。
選型說明
代號及說明
備注
LFT2050
型號
量程
0～10kPa…3.5MPa
量程范圍
K
K=kPa
P
P =psi
計量單位
B
B =Bar
M
M =MPa
A4
A4=4～20mA(二線制)
輸出方式
V10
V10=0～10V(三線制)
V0
VO=0～5V(三線制)
V05
V05=0.5～4.5V(三線制)
RS
RS=RS-485(四線制)
0.25
0.25=0.25%F.S
精度等級
0.5
0.5=0.5%F.S
D1
D1=DIN43650A(大赫斯曼)
電氣連接
M
M=M12(M12防水出線)
C3
C3=GX12三芯航空接頭
C4
C4=GX12四芯航空接頭
H
H=M12四芯航空接頭
M20
M20防水出線(防爆數顯)
G
G=G1/4
M20
M20 =M20*1.5
壓力接口
G2
G2 =G1/2
N
N=NPT1/4
R
R =R1/4
N
不帶數顯(常規)
數顯選型
D1
常規款數顯②
D2
防爆款數顯
1.0
1.0=1m
出線長度
2.0
2.0=2m
3.0
3.0 =3m
LFT2050 0-3 B A4 0.25 D1 G N 1.0
選型舉例
注②:當選型為帶常規款數顯耐高溫型壓力變送器時，出線方式只有大赫斯曼出線，且供電電壓都是12~30VDC
