概 述

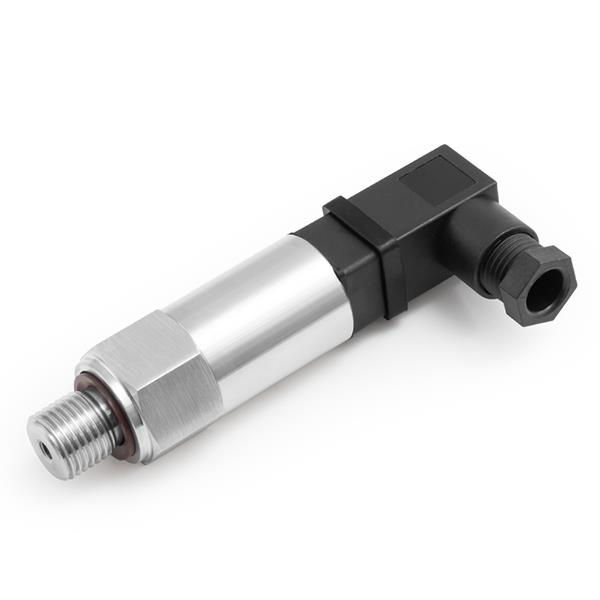

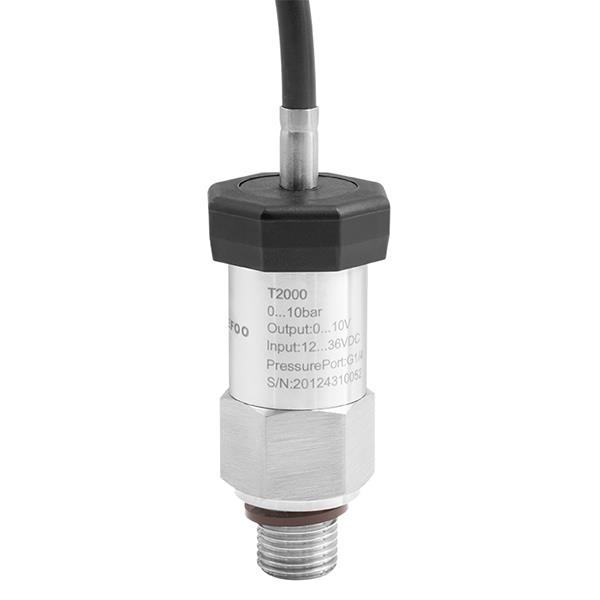

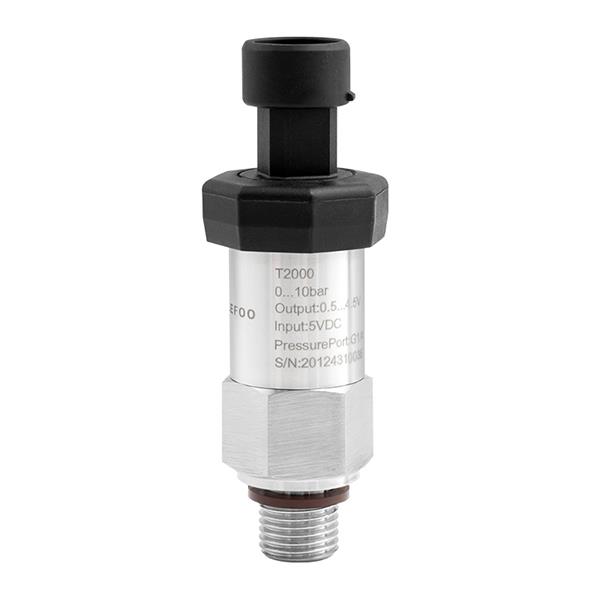

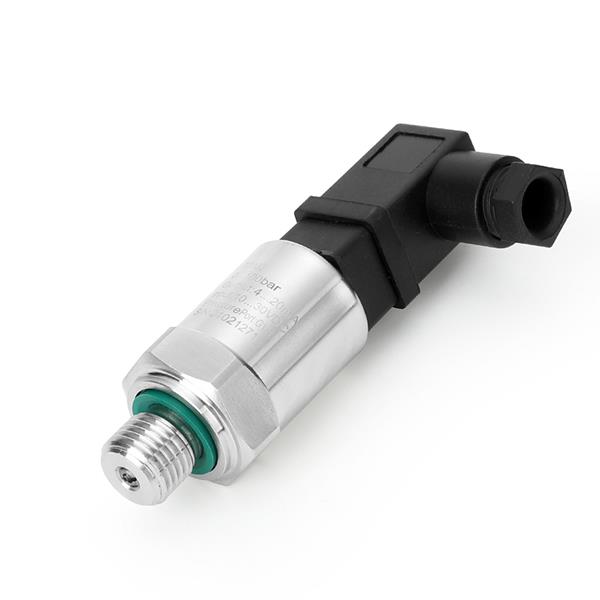

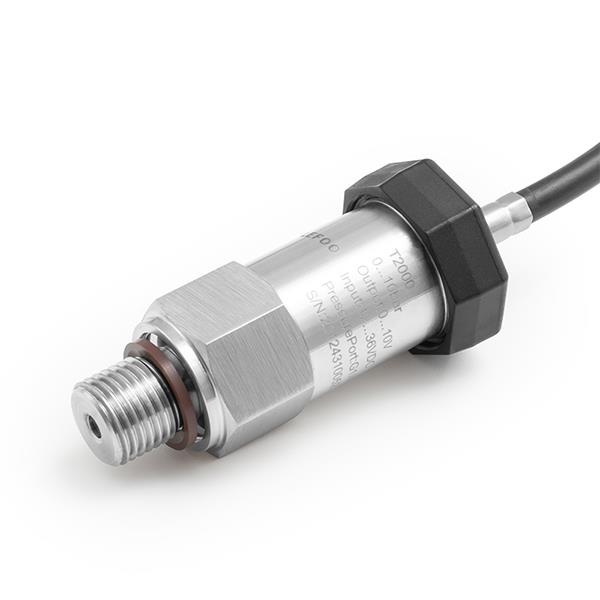

LFT2000通用壓力變送器廣泛應用于消防、水處理、供水系統、空氣壓縮機、氣動裝置、工廠自動化等測試系統中流體介質壓力的測量。采用高過載能力的陶瓷敏感膜片，擁有卓越的抗腐蝕、抗磨損性能，采用ASIC技術，MEMS技術，數字補償，體積小，價格低，可應用于各種復雜環境。內部壓力芯體和芯片均從德國進口，采用軍工技術和工藝進行大規模生產，設計先進，工藝完善，設備精良，質量保證體系健全，行銷全球40多個國家。
技術參數
量程
-100kPa～0.3Mpa…3MPa ，0～0.3MPa…60MPa
過載壓力
1.5倍的額定壓力(最大至80MPa)
破壞壓力
2倍的額定壓力(最大至90MPa)
精度
±0.5％F.S、±1.0％F.S
穩定度
<0.5％F.S/年
工作溫度
-20～+85℃
存儲溫度
-40～+100℃
被測介質
與1Cr18Ni9Ti、304不銹鋼、氟橡膠或丁腈橡膠兼容的所有腐蝕性介質
電氣性能
二線制
三線制
輸出信號
4～20mA
0.5～4.5V
0～5V
0～10V
供電電源
10～30VDC
4.75～5.25VDC
10～30VDC
12～30VDC
電氣連接
Packard、DIN43650C（小赫斯曼）、DIN43650A（大赫斯曼），M12防水出線，M12航空接頭
外殼防護等級
IP67、IP65、IP54
壓力接口
G1/4、NPT1/4、R1/4、BPS1/4、G1/2、7/16-20UNF、M20*1.5、M10*1、M14*1.5等
壓力形式
表壓G/絕壓A
認證項目
安全防爆型E、RoHS、 REACH、歐盟電器安全標準CE
注①：在25°C測量，包含線性、重復性和遲滯的綜合精度。
選型說明
代號及說明
備注
LFT2000
型號
量程
-100kPa～0.3MPa…6MPa,0～0.3MPa…60MPa
量程范圍
K
K=kPa
P
P=psi
計量單位
B
B=Bar
M
M=MPa
A
A4=4~20mA(二線制)
輸出方式
V05
V05=0.5~4.5V(三線制)
V0
VO=0~5V(三線制)
V10
V10=0~10V(三線制)
0.5
0.5=0.5%F.S
精度等級
1.0
1.0=1.0%F.S
P
P=Packard(派克插頭)
電氣連接
D
D=DIN43650C(小赫斯曼
D1
D1=DIN43650A(大赫斯曼
M
M=M12(M12防水出線)
C3
C3=GX12三芯航空接頭
C4
C4=GX12四芯航空接頭
H
H=M12四芯航空接頭
G
G=G1/4
G2
G2=G1/2
壓力接口
N
N=NPT1/4
M20
M20=M20*1.5
R
R=R1/4
U
U=7/16-20 UNF外螺紋
B
B=BSP1/4
1.0
1.0=1m
出線長度
2.0
2.0=2m
3.0
3.0=3m
LFT2000 0-16 B A4 1.0 P G 1.0
選型舉例
