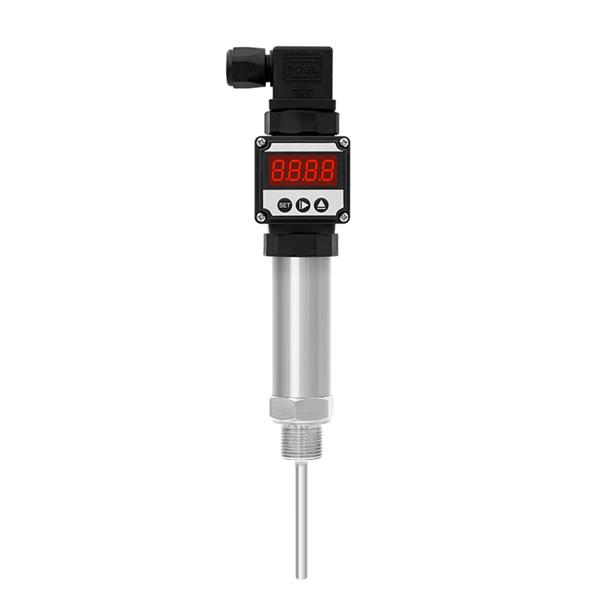

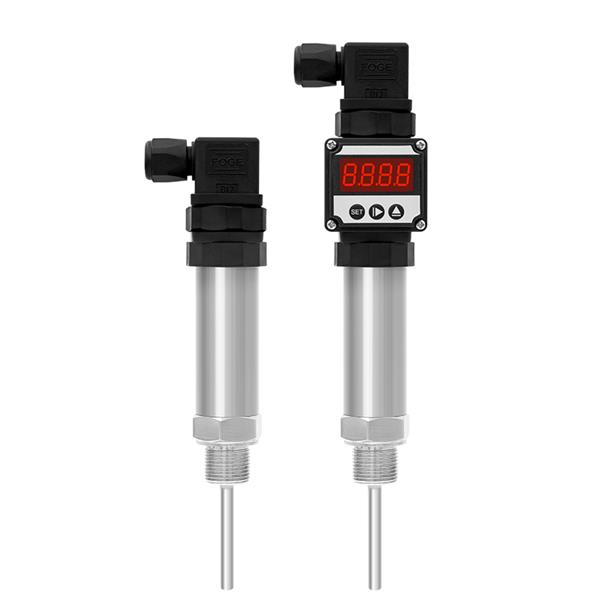

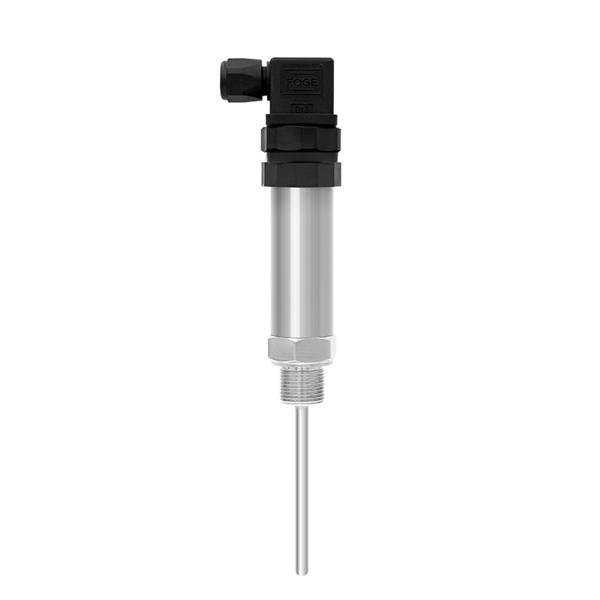

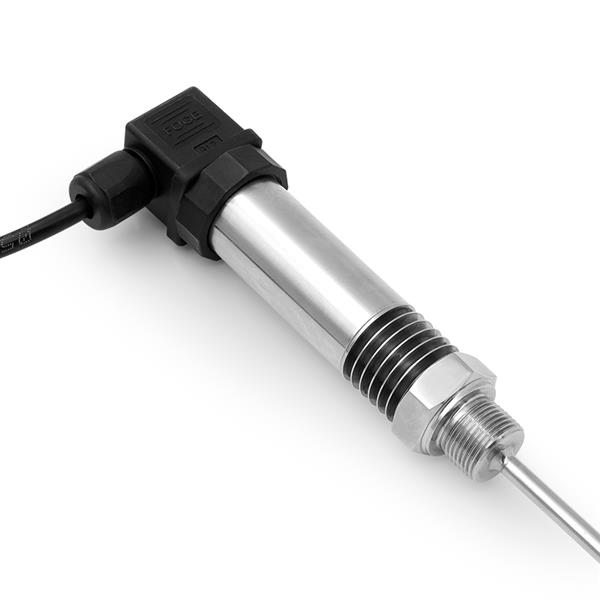

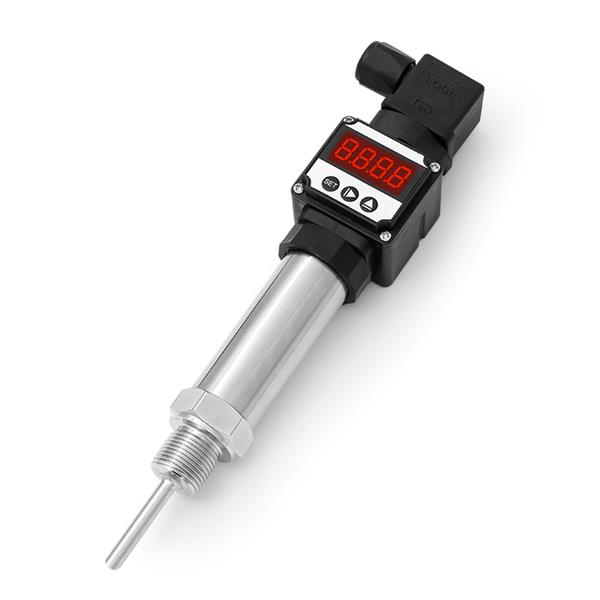

概 述
LFW20系列溫度變送器采用高分辨率、高精度溫度傳感器探頭作為測量元件，放大電路位于不銹鋼殼內，將溫度轉換為標準信號輸出。該產品以其優良的可靠性，產品的靈活性和多樣性，廣泛應用于石油、化工、冶金、電力、水文等工業現場的溫度測量。
技術參數
|
輸出 |
阻值，見選型表和熱電阻分度表 / 4~20mA/0-10V |
|
熱電阻 |
見選型表和熱電阻分度表 |
|
精度 |
典型0.2~0.5℃@0/25℃，見選型表 / ±0.3℃@25℃,詳見精度曲線 |
|
電源 |
15~35VDC/24VAC±20% |
|
外殼材料 |
不銹鋼外殼和套管 |
|
工作環境 |
-40~80℃，0~95%RH(非冷凝) |
|
存儲溫度 |
-30~70℃ |
|
防護等級 |
IP65（無顯），IP54（有顯） |
選型說明
代號及說明
備注
LFW20-2
一體化溫度變送器
型號
A4
4~20mA(二線)
1
PT1000,±0.2℃@0℃
信號輸出
V10
0-10V(三線)
2
NTC20K,±0.3℃@25℃
0
PT100,±0.2℃@0℃
3
NTC10K,±0.3℃@25℃
0
0~50℃
溫度范圍
1
0～100℃
2
0~200℃
3
-50～150℃
X
其它(客戶指定)
G2
G1/2外螺紋
G4
G1/4外螺紋
安裝螺紋
M16
M16*1.5外螺紋
M20
M20*1.5外螺紋
X
其它(客戶指定)
3
3mm
探頭直徑
4
4mm
5
5mm
6
6mm
8
8mm
X
其它(客戶指定)
0
150mm
探頭長度
1
300mm
X
其它(客戶指定)
10
10mm
保護管直徑
12
12mm
16
16mm
X
其它(客戶指定)
0
無顯示
顯示
有顯示
LFW20-2 A4 G2 5 0 10 1
選型舉例
LFW20-2A41G250101代表一體化溫度變送器；輸出4-20mA;溫度量程0~100℃;螺紋接口為G1/2;探頭直徑為5mm;探頭長度150mm;保護管直徑10mm;有顯。

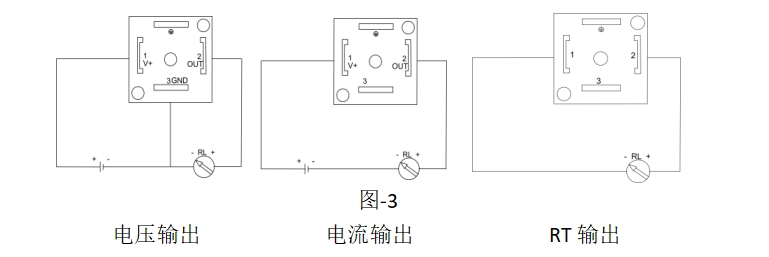

1、接線方式
注：當使用24VAC電源建議使用隔離24VAC電源，熱電阻輸出型的最大功率P=100mW@25℃。如果超過該額定功率使用,熱電阻會燒毀
2、安裝方式
2.熱電阻最小置入深度：Imin=In+15D
Imin--最小可用置入深度
In--感溫元件長度（2-3mm）
D-保護管外徑
3.安裝時應選擇合適的位置，遠離影響測量的因素，如冷、熱源、振動源等，并應避免陽光直射或雨淋，必要時應另行安裝遮陽板或防護罩；
4.長期不用時請放置在干燥環境中保存。
