概 述

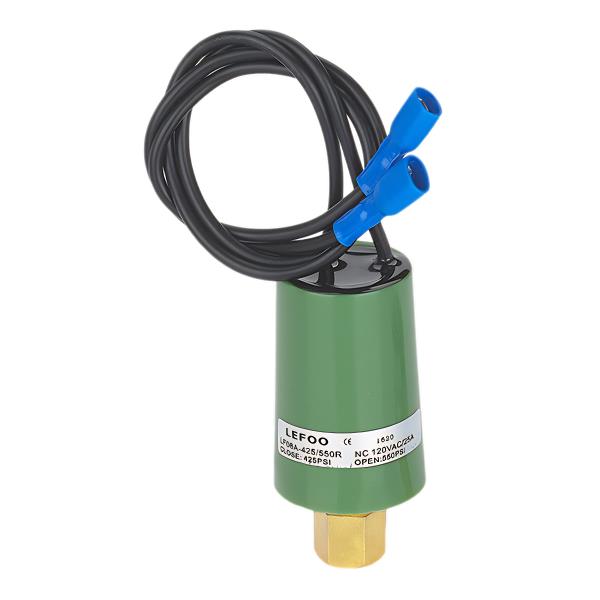

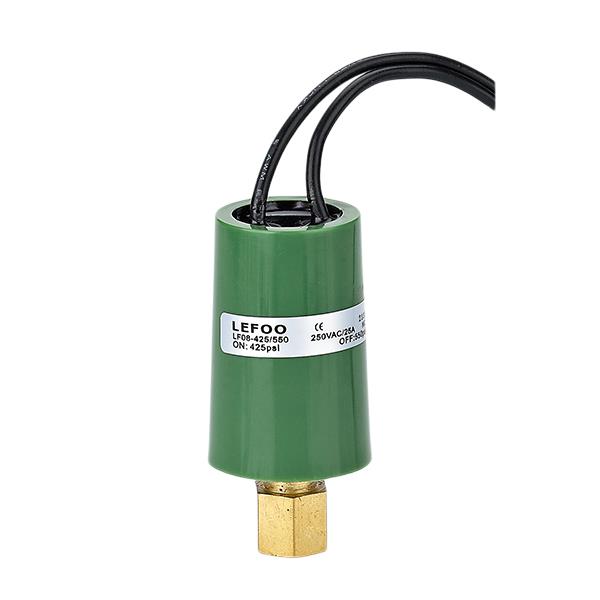

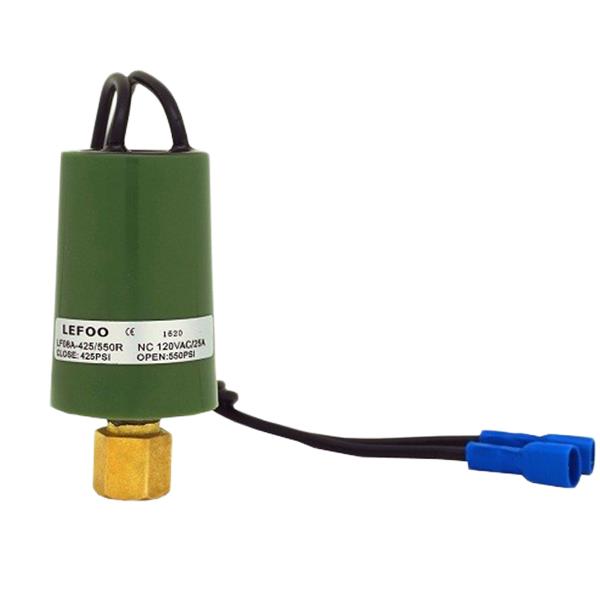

LF08A是一款超負荷壓力開關，最大壓力設定點可達750PSI，最大額定電流25A，開關有常開或常閉動作形式。廣泛應用于制冷機組、各類空調、空壓機、油泵以及其它需要自行調節介質壓力，保護壓力系統的工業設備中。
技術規格
|
型號 |
LEF08A |
|
介質 |
空氣，水，制冷劑，機油，潤滑油及其他類似碳?xì)浠衔?/span> |
|
壓力設定范圍 |
工廠設置12PSI到750PSI，壓力設置不可調 |
|
耐壓 |
750PSI |
|
破裂壓力 |
5000PSI |
|
工作溫度 |
-30℃-+80℃ |
|
開關形式 |
單刀單擲，常閉或常開 |
|
電氣參數 |
36Vdc/36Vac,≤25A 120Vac,≤25A 240Vac,≤20A |
|
絕緣強度 |
能承受AC1500V×1分鐘，溫?zé)嵩囼?yàn)后能承受AC1275V×1分鐘 |
|
端子 |
1/4”插片連接或帶接線 |
|
接口 |
NPT1/8,G1/8,NPT1/4,G1/4,7/16UNF，銅管連接（常規） |
|
可選項 |
各種接口形式；可選帶接線形式（環氧灌注密封）；保護蓋 |
LF08A訂貨編號
LF08A-1111-145-175psi
ABCD 壓力設置：復位壓力145psi(備注)動作壓力175psi
備注：可定制無壓差，即動作值與復位值近似相同
編碼
電氣回路
接口材料
壓力連接類型
電氣連接類型
1
A單刀單擲-常閉
B 黃銅
C 1/8NPT
D 6.35×0.8
2
單刀單擲-常開
不銹鋼
1/4NPT
16AWG線束
3
單刀雙擲
/
R1/8
14AWG線束
4
/
R1/4
5
/
G1/8
/
6
/
/
G1/4
7
/
1/4紫銅管
8
7116UNF外螺紋
9
/
7116UNF內螺紋
10
7116UNF內螺紋+閥芯
