概 述

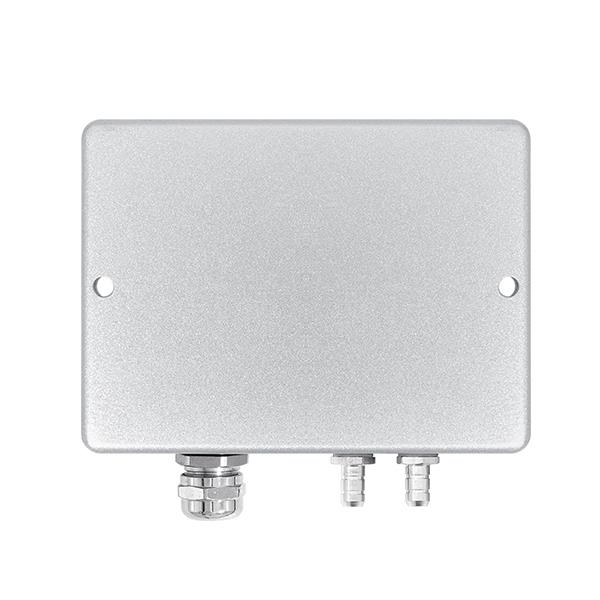

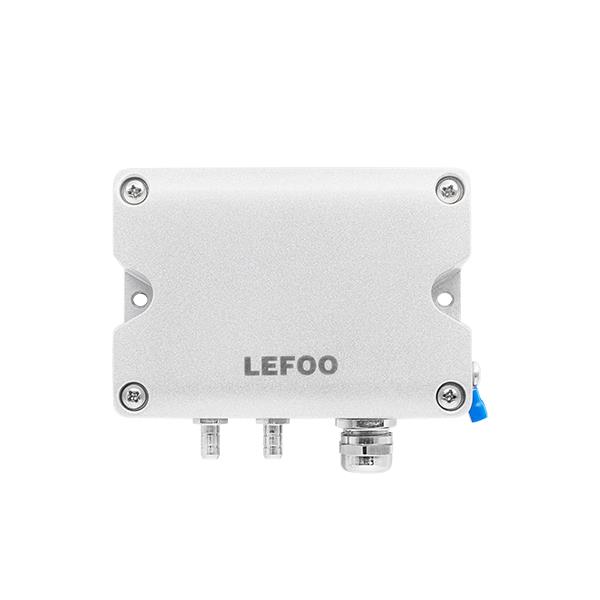

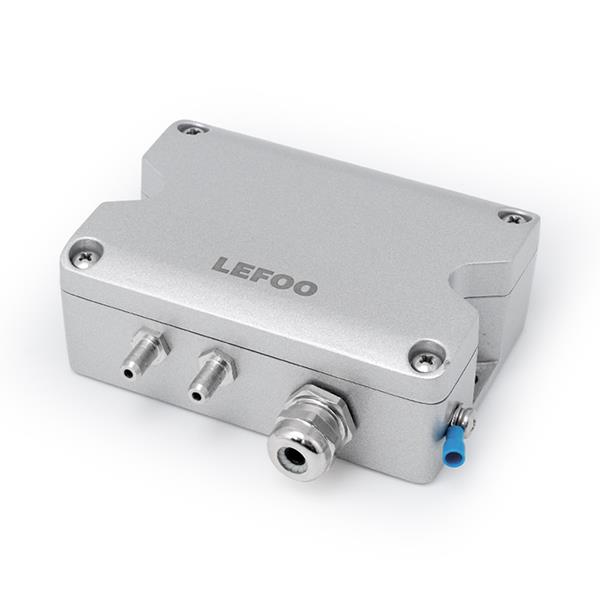

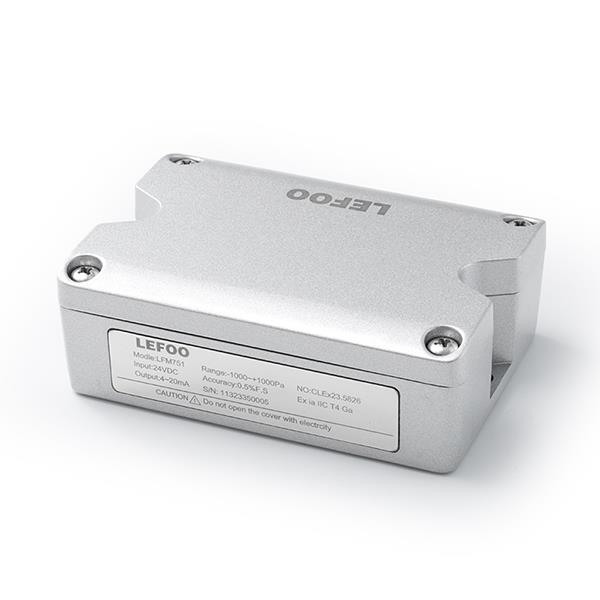

LFM751是一款可應用于危險場合的微差壓變送器產品采用鑄鋁外殼，防護等級高，適用于天然氣管網監控電廠送風系統、藥廠潔凈工程等各種工況復雜的工業環境。本產品采用高精度進口MEMS微壓芯體，具有壓力反應靈敏長期輸出穩定，溫度性能優越、方便安裝、抗強電磁干憂等特點。本產品分為本安防爆、本安粉塵防爆兩種型號，其中本安防爆可工作在0區、1區、2區，本安粉塵防爆可工作在21區、22區。
技術參數
|
壓力量程 |
LFM7516 |
- 100 ~ +100Pa(最小可設0 ~ +50) |
|
LFM7510 |
- 1000 ~ +1000Pa(最小可設0 ~ +100Pa) |
|
|
LFM7512 |
- 10000 ~ +10000Pa(最小可設0 ~ +1000Pa) |
|
|
允許過壓 |
10Kpa(量程≤1000Pa)、80Kpa(量程>1000Pa) |
|
|
精度 |
±0.5%FS(量程≥500Pa) / 1%FS(量程＜500Pa) |
|
|
測量介質 |
空氣或者中性氣體 |
|
|
工作溫度 |
-20℃ ~70℃ |
|
|
補償溫度 |
-5C ~65C |
|
|
存儲溫度 |
-40C ~80C |
|
|
輸出信號 |
4 ~20mA二線制 |
|
|
負載電阻 |
≤250Ω |
|
|
供電電源 |
12 ~30 VDC |
|
|
防爆標志 |
Ex ia ⅡCT4 Ga / Ex ib ⅢCT130℃ Db |
|
|
防爆參數 |
Ui ：30VDC； Ii： 120mA； Pi ：0.75W；Ci ：0.01uF； Li ：0mh |
|
|
認證項目 |
歐盟CE認證 ，本安防爆認證 ，本安粉塵防爆認證 |
|
|
外殼材質 |
鑄鋁 ADC12 ，注意：產品外殼為鋁合金材質 ，使用中必須防止由于沖擊或摩擦引起的點燃危險 |
|
|
防護等級 |
IP65 |
|
|
壓力接口 |
金屬倒刺接口 ，φ6.2mm |
|
|
電纜接頭 |
電纜最大直徑 φ8mm |
|
|
重量 |
375g |
|
選型說明
|
代號及說明 |
備注 |
|||||
|
LFM751 |
|
型號 |
||||
|
|
|
6 |
-100～100Pa |
量程范圍 |
||
|
0 |
-1000～1000Pa |
|||||
|
2 |
-10000～10000Pa |
|||||
|
|
|
B |
本質安全型 |
防爆類型 |
||
|
F |
粉塵本質安全型 |
|||||
|
|
||||||
|
LFM751 0 B |
選型舉例 |
|||||
|
型號： LFM751 |
||||||
|
量程范圍： -1000Pa~1000Pa |
||||||
|
防爆類型：本質安全型 |
||||||
⑦檢查負載電阻選用是否恰當。
①檢查連接線是否正常；
②加載壓力是否超過爆破壓力直接沖壞壓力芯體；
③使用介質是否存在腐蝕性或者與所購產品適用介質存在出入
(現有微壓差變送器均為無腐蝕性氣體)；
④檢查進氣軟管有無異物阻塞(顆粒物或者水柱)或泄漏；
⑤使用環境溫度是否超出補償溫度范圍(微壓差變送器溫度
補償范圍-5~65℃)；
⑥有無在加壓情況下進行清零誤操作，如有則在確定無輸入
壓力狀態下再次清零；
（2）零點壓力值有輕微漂移。
①待漂移穩定后進行清零操作。
【如上述方法均無法消除故障，則與廠家聯系！】
