概 述

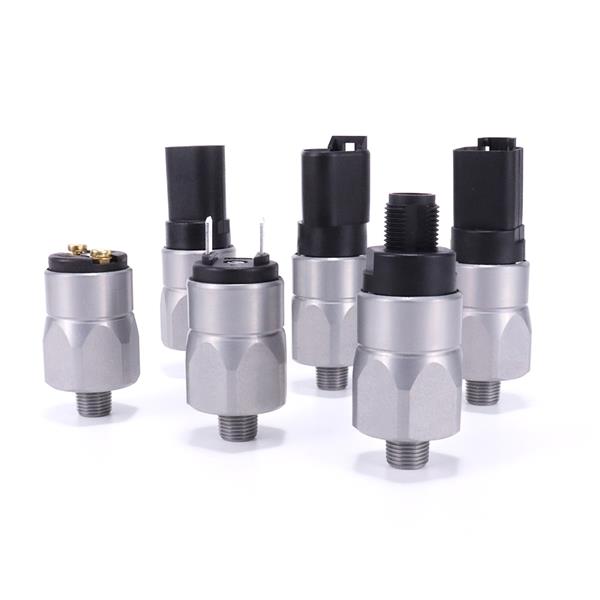

在?業和汽?領域，通常會為設備設定某壓?值，當達到該壓?值時系統將發出電?信號，使機械設備開始?作或者發出提?（如設備發?泄露、發出警報等）。這種操作可以通過?種名為壓?開關的壓?傳感器進?控制。此為隔膜式壓?開關，安全過壓不超過600bar。
LF708A訂貨編號
LF708A- 1 1 1 1 1 1 1 1-3bar
A B C D E F G H
編碼
螺紋(X3)
本體材質
隔膜
接線方式 護套
接觸方式 壓力范圍
精度
壓力方式
1
G1/8外
B 鍍鋅鋼
C NBR
D 1/4插片端子 E 無
F NO G 0.1-1bar
±0.2bar
H 上升
2
A NPT1/8外
不銹鋼
FKM
M3螺絲端子 頂出護套
NC 1-5bar
±0.3bar
下降
3
M10*1外
黃銅
EPDM
卡口DIN72585(NO) 側出護套
1-10bar
±0.5bar
4
UNF7/16外
HNBR
灌膠出線
10-20bar
±1bar
5
G1/4外
VMQ
德國標準DOT4-2P
20-50bar(除黃銅)
±2bar
6
NPT1/4外
德國標準DOT4-3P(A+B)
7
G1/2外
安普AMP surperseal
8
G1/4內
M12×1DIN EN61076-2-D(1+3)
9
M12*1.5內
DIN 43650A Cable Clamp(1+2)
技術參數
|
本體 |
鍍鋅鋼/不銹鋼 |
|
電觸點 |
銀鎘，可鍍? |
|
最大電壓 |
42V MAX100VAC |
|
最大電流 |
4A |
|
工作溫度范圍 |
-40℃ --+100℃（根據隔膜不同） |
|
機械工作壽命 |
106次 |
|
電氣工作壽命 |
105次 |
|
外部污染情況 |
正常 |
|
外殼防護等級 |
IP00（接線端?1-2），IP67（接線端?3-8）, IP65(接線端?9) |
|
帶頂出護套 |
IP54（配接線端?1-2） |
|
帶側出護套 |
IP55（配接線端?1-2） |
|
適用規定 |
EN 60730- 1 |
|
最大工作壓力 |
450bar |
|
最大安全壓力 |
600bar |
|
重量 |
~85gr |
