概 述
LFM53系列微差壓變送器采用熱式微壓芯體，利用傳感器芯片集成的微流路，通過檢測熱氣流流量的變化檢測氣壓。LFM53具有過載能力強、抗電磁干擾能力強、測量量程寬、多信號輸出等特點，廣泛應用于空氣或中性氣體的檢測，如暖通空調、過程控制、環境控制、潔凈室，或其它需要微差壓檢測的系統。
技術參數
測量介質 ①
空氣或者中性氣體
壓力量程
±25Pa,±50Pa, ±100Pa
允許過壓
2Bar
精度
±25Pa ±1Pa
±50Pa ±1%F.S
±100Pa ±0.5%F.S
工作溫度
-20℃~70℃
存儲溫度
-40℃~80℃
溫度漂移
0.03%FS/℃
防護等級
IP65
電氣連接
四線制
六線制
輸出信號
RS-485
4~20mA/0~10VDC
供電電源 ②
9-30VDC/24VAC±20%
12-30VDC/24VAC±20%
壓力接口
金屬倒刺接口， φ6.2mm
通訊
RS-485標準接口，Modbus RTU協議
認證項目
RoHS認證，歐盟CE認證
電磁兼容性
EN 61326-1
|
外殼材質 |
PC工業塑料 |
|
阻燃等級 |
UL94-V0 |
|
防護等級 |
IP65 |
|
壓力接口 |
金屬倒刺接口φ6.2mm |
|
電纜接頭 |
電纜最大直徑φ08mm |
|
重量 |
200g |
選型說明
|
代號及說明 |
備注 |
||||||
|
LFM53 |
|
型號 |
|||||
|
|
|
1 |
-25～25Pa |
量程范圍 |
|||
|
2 |
-50～50Pa |
||||||
|
3 |
-100～100Pa |
||||||
|
|
|
N |
無顯示屏 |
顯示 |
|||
|
O |
有顯示屏 |
||||||
|
|
A |
4~20mA和0~10VDC(同時輸出) |
輸出類型 |
||||
|
E |
RS-485通訊 |
||||||
|
E1 |
RS-485通訊(帶隔離) |
||||||
|
|
|||||||
|
LFM53 1 0 E |
選型舉例 |
||||||

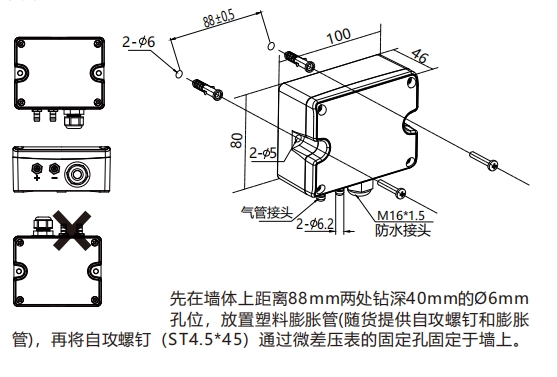

安裝方式
①撥碼開關未撥到位，下電重?fù)芎笾匦聠?
①加載壓力是否超過爆破壓力直接沖壞壓力芯體；
②使用介質是否存在腐蝕性或者與所購產品適用介質存在出入(現有微壓差變送器均為無腐蝕性氣體)；
③檢查進氣軟管有無異物阻塞(顆粒物或者水柱）或泄漏；
④使用環境溫度是否超出補償溫度范圍(微壓差變送器溫度補償范圍0~70℃)；
⑤有無在加壓情況下進行清零誤操作，如有則在確定無輸入壓力狀態下再次清零；
⑥有無對設置按鈕進行誤操作(設置按鈕有防誤操作機制，即設置點
壓力值必須從小往大遞增才能最后設置成功，需在高精壓力源下進
行校準設置，不推薦客戶自行校準，如因校準操作造成偏差，則需返廠重校）
3、壓?顯?值正常，?輸出模擬量或模擬量輸出不準問題與解決方法①檢查輸出線連接是否正常；
②三線制輸出則需檢測變送器與控制儀表共地是否正常(即地線必須相連)
③檢查負載電阻選用是否恰當。
4、零點壓?值有輕微漂移。
①待漂移穩定后進行清零操作。
如上述方法無法消除故障，則與廠家聯系！
*顯示-FULL/FULL代表當前壓力值超出該傳感器量程上下限！
