概 述

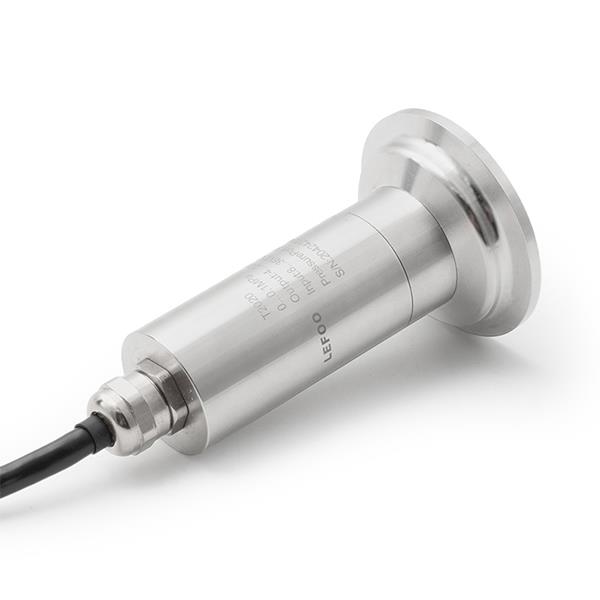

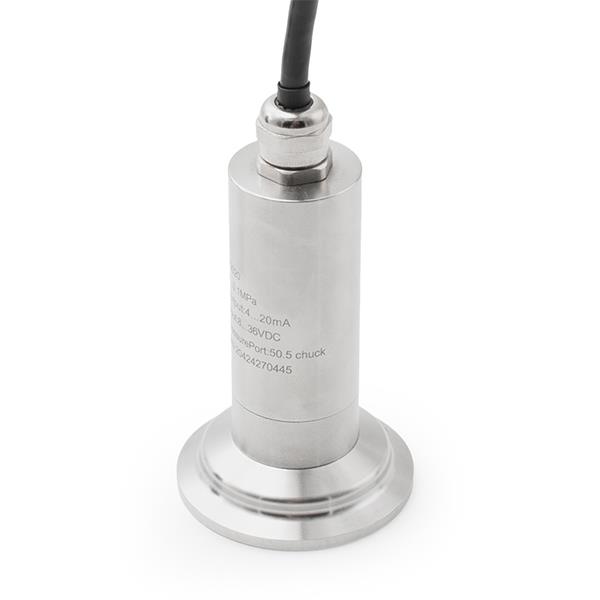

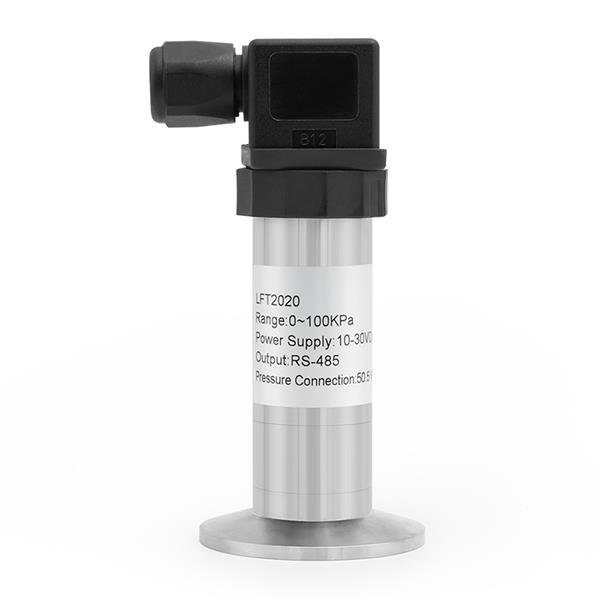

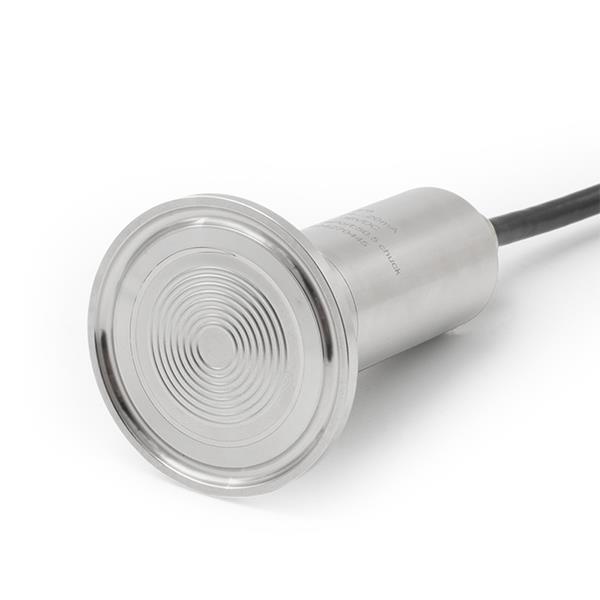

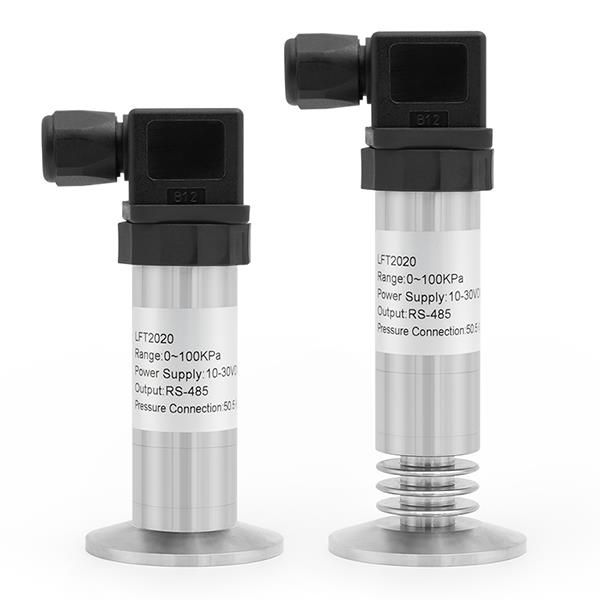

LFT2020衛生型平膜壓力變送器采用了高性能的充油擴散硅芯體,內部的專用集成電路將傳感器毫伏信號轉換成標準電壓、電流或485信號,可以直接與計算機接口、控制儀表、智能儀表或PLC等方便相連。壓力變送器的過程連接采用無菌卡盛式隔膜密封，廣泛應用于食品、乳品、化工和制藥行業。
技術參數
量程
-100kPa…0~10kPa…6MPa
精度①
±0.5%F.S
過載壓力
1.5倍的額定壓力
工作溫度
-20～85℃
介質溫度②
-40℃~100°C/-40℃~150℃
被測介質
與316L不銹鋼、所選橡膠圈兼容的介質
衛生型平膜壓力變送器
電氣性能
二線制
三線制
三線制
四線制
控制信號
4~20mA
0.5~4.5V
0～10V
RS485
供電電源
8~36VDC
4.75~5.25VDC
12~36VDC
10~30VDC
電氣連接
DIN43650A(大赫斯曼),M12防水出線，M12航空接頭(四芯),GX12航空接頭(三/四芯)
防爆款數顯衛生型平膜壓力變送器
電氣性能
二線制
三線制
三線制
四線制
輸出信號
4~20mA
0.5~4.5V
0～10V
RS485
供電電源
8~36VDC
4.75~5.25VDC
12~36VDC
10~30VDC
電氣連接
M20防水出線
外殼防護等級
IP54(GX12航空接頭(三芯/四芯))、IP65(DIN43650A、M12防水出線、M20防水出線、M12四芯航空接頭)
壓力接口
50.5mm卡盤
認證項目
ROHS認證，歐盟CE認證
選型說明
|
代號及說明 |
備注 |
||||||||||||||||||
|
LFT2020 |
|
型號 |
|||||||||||||||||
|
|
|
量程 |
-100kPa…0～10kPa…6MPa |
量程范圍 |
|||||||||||||||
|
|
|
K |
K =kPa |
P |
P =psi |
計量單位 |
|||||||||||||
|
B |
B=Bar |
M |
M=MPa |
||||||||||||||||
|
|
|
A4 |
A4=4～20mA(二線制) |
輸出方式 |
|||||||||||||||
|
V05 |
V05=0.5～4.5V(三線制) |
||||||||||||||||||
|
V0 |
VO=0～5V(三線制) |
||||||||||||||||||
|
V10 |
V10=0～10V(三線制) |
||||||||||||||||||
|
RS |
RS=RS-485(四線制) |
||||||||||||||||||
|
|
|
0.5 |
0.5=0.5%ES |
精度等級 |
|||||||||||||||
|
1.0 |
1.0 =1.0%F.S |
||||||||||||||||||
|
|
|
D1 |
D1=DIN43650A(大赫斯曼) |
電氣連接 |
|||||||||||||||
|
M |
M=M12(M12防水出線) |
||||||||||||||||||
|
C3 |
C3=GX12三芯航空接頭 |
||||||||||||||||||
|
C4 |
C4=GX12四芯航空接頭 |
||||||||||||||||||
|
H |
H=M12四芯航空接頭 |
||||||||||||||||||
|
M20 |
M20防水出線(防爆款數顯) |
||||||||||||||||||
|
|
|
K2 |
K2=50.5mm卡盤 |
壓力接口 |
|||||||||||||||
|
|
|
N |
不帶顯示(常規 |
數顯選型 |
|||||||||||||||
|
D1 |
常規款數顯③ |
||||||||||||||||||
|
D2 |
防爆款數顯 |
||||||||||||||||||
|
|
|
1.0 |
1.0=1m |
出線長度 |
|||||||||||||||
|
2.0 |
2.0=2m |
||||||||||||||||||
|
|
|
||||||||||||||||||
|
LFT2020 0-10 B A4 1.0 D1 K2 N 1.0 |
選型舉例 |
||||||||||||||||||
注③:當選型為常規款數顯衛生型平膜壓力變送器時，出線方式只有大赫斯曼出線，且供電電壓都是12~30VDC
