概 述

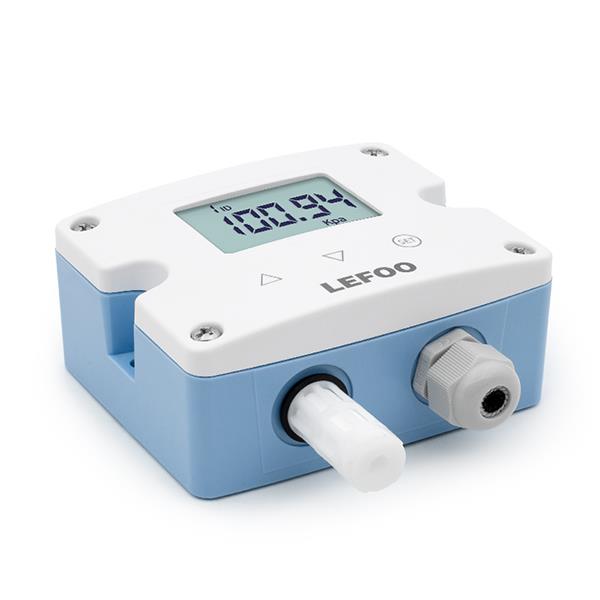

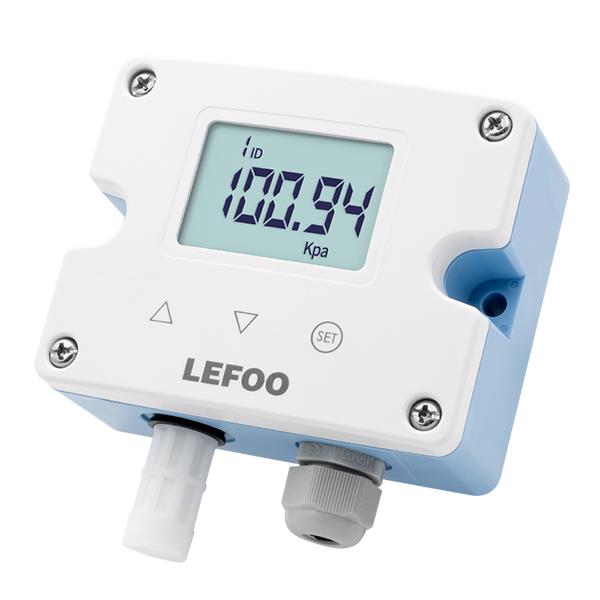

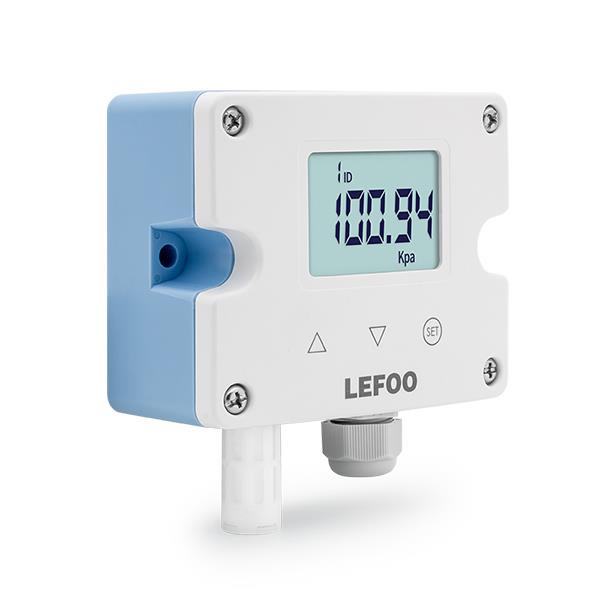

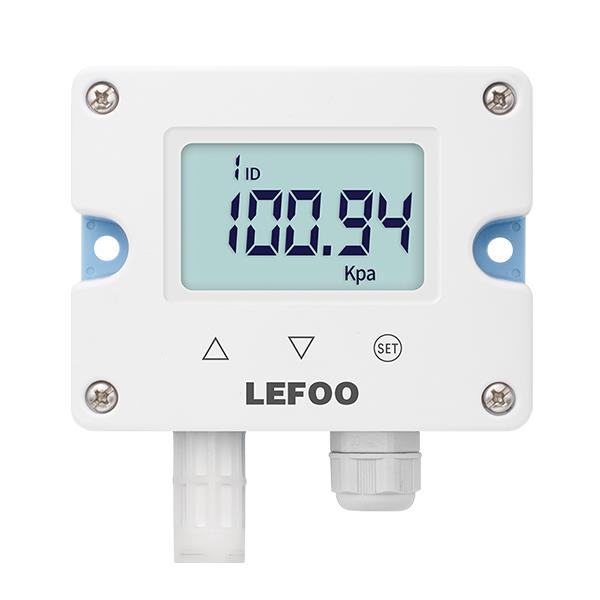

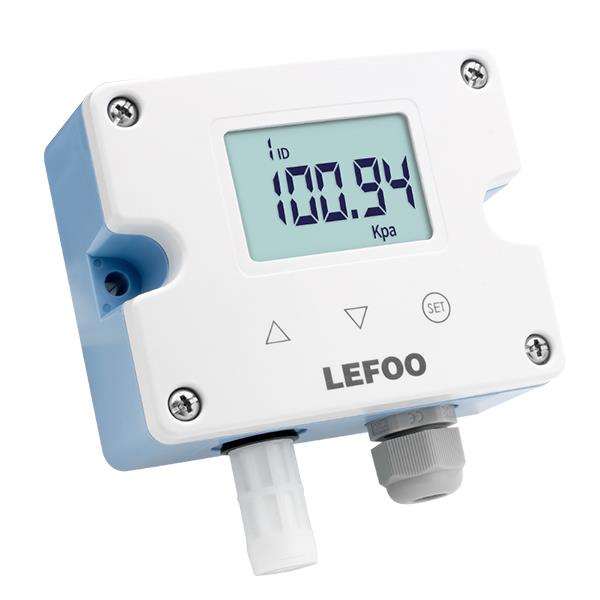

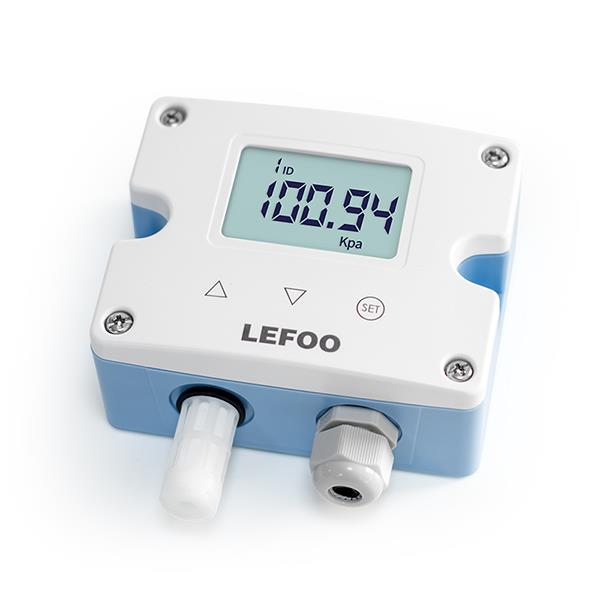

LFM57系列大氣壓力變送器適用于各種環境的大氣壓力監測。產品安裝占用空間小?？蛻艨筛鶕?jù)現場條件對產品進行自行調整。產品采用進口低功耗、低噪聲數字大氣壓力芯體，具有壓力反應靈敏，長期輸出穩定，性能優越等特性。產品采用IP65防護等級外殼，適用于小型氣象站、海拔高度計、檔案館等需要大氣壓力監測的場所。
技術參數
|
測量介質 |
干燥空氣和中性氣體 |
|||
|
壓力量程 |
15kPa～130kPa |
|||
|
顯示 |
可選背光液晶顯示，顯示區域45×30 mm |
|||
|
分辨率 |
0.01kPa |
|||
|
允許過壓 |
200kPa |
|||
|
精度 |
±0.25%F.S |
|||
|
工作溫度 |
-20℃～70℃ |
|||
|
補償溫度 |
-10℃～60℃ |
|||
|
存儲溫度 |
-40℃～70℃ |
|||
|
防護等級 |
IP65 |
|||
|
電氣連接 |
兩線制 |
三線制 |
四線制 |
五線制 |
|
輸出信號 |
4~20mA |
0~10VDC |
RS485 |
0~10VDC&RS485 |
|
供電電源① |
12-30VDC |
12-30VDC/24VAC±20% |
||
|
通訊 |
RS485標準接口，Modbus RTU協議 |
|||
|
殼體 |
阻燃PC外殼(阻燃等級UL94-V0)、PC探頭和高分子過濾器 |
|||
|
認證項目 |
ROHS認證，歐盟CE認證 |
|||
|
電磁兼容性 |
EN 61326-1 |
|||
選型說明
代號及說明
備注
LFM57
型號
N
無顯示屏
顯示功能
O
有顯示屏
A4
4~20mA
輸出類型
V10
0~10VDC
RS
RS-485/Modbus
LFM57- O A4
選型舉例
原因分析：變送器未供電或者接線錯誤解決方法：按照說明書接線方式正確接線
2.變送器顯示或輸出與測量壓力不符
原因分析：供電電壓不正確，外接負載過大解決方法：按照技術參數規定電壓供電，調整外接負載
3.產品無法正常通訊(針對RS485型產品)
原因分析及解決方法：
1)電腦有多個COM口，請檢查選擇正確的COM口。
2)設備地址錯誤，或者存在地址重復的設備(出廠默認全部為
1)。
3)波特率，校驗方式，數據位，停止位錯誤。
4)主機輪詢間隔和等待應答時間太短，需要都設置在100ms以上。
5)485總線有斷開，或者A、B線接反。
6)設備數量過多或布線太長，應就近供電，長距離通訊請將CN2口加裝跳線帽(120Ω終端電阻)。
7)USB轉485驅動未安裝或者串口設備損壞。
