概述

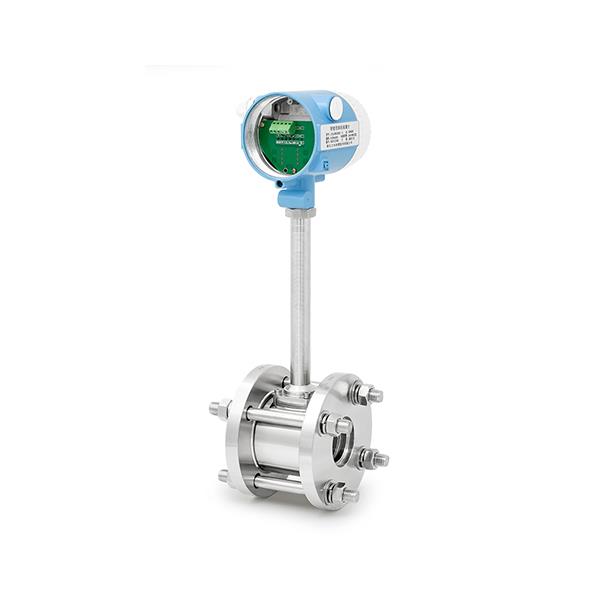

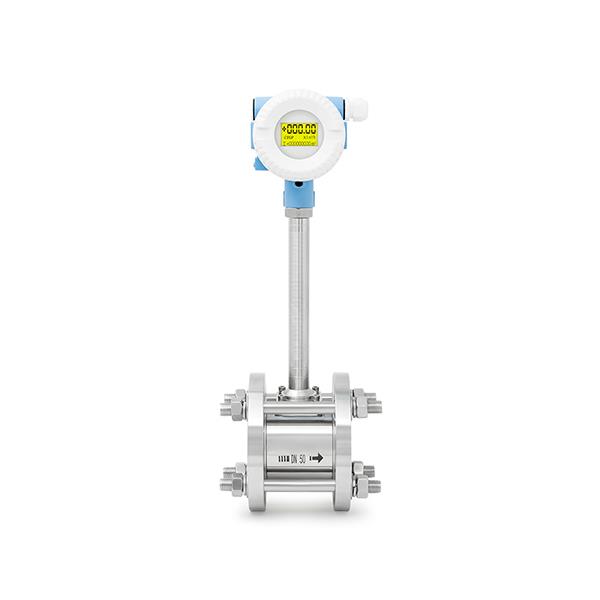

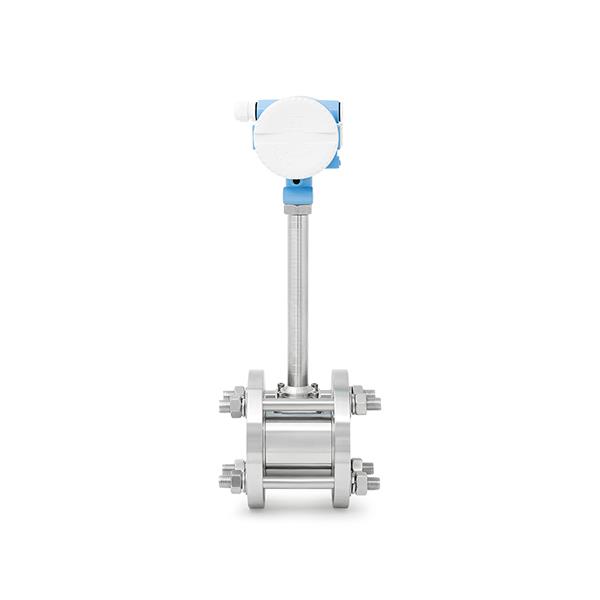

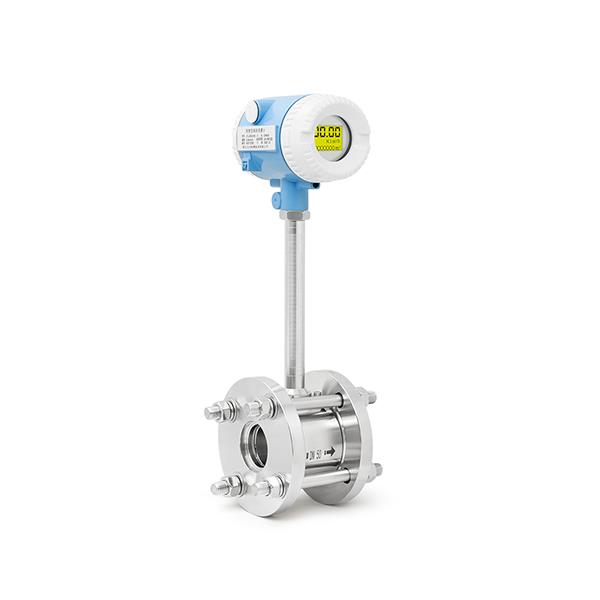

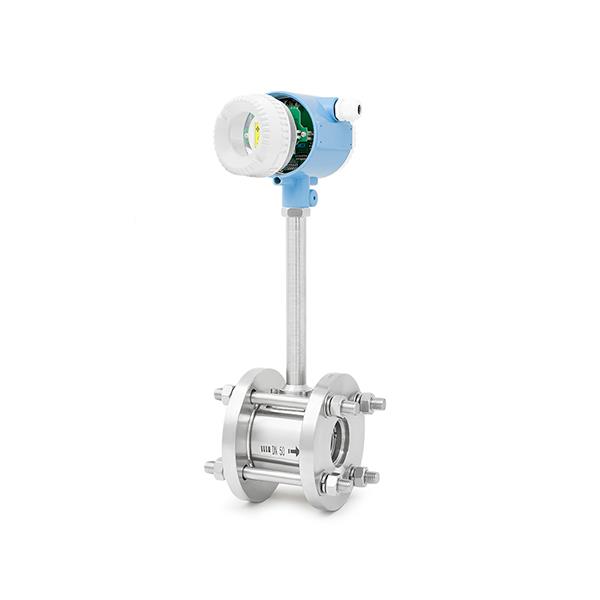

LFLUGB渦街流量計是一種先進的流量測量?jī)x器,具有精度高、線性好、穩定性強等優點。良好的可靠性和抗干擾性能。它能夠測量蒸汽、氣體和液體的流量，應用范圍廣泛。
技術參數
通 徑
10-300mm
最高流速
10m/s
輸出信號
4-20mA,HART協議，RS485
電氣連接
接線端子
綜合精度
1.0級
流體導電率
≥5μS/cm
供電電源
220VAC、24VDC
消耗功率
小于20W
公稱壓力
4.0MPa、2.5MPa、1.6MPa、0.6MPa
環境溫度
-25℃~60℃
連接法蘭材質
碳鋼、不銹鋼(304、316、316L)
防護等級
lp65
認證
CE ROHS
通徑
液體(檢驗介質：常溫水)
氣體(檢驗介質：20℃,101325Pa狀態下空氣)
標準型
擴展型
15
0.8-6
0.5-8
6-40
5-50
20
1-8
0.6-12
8-50
6-60
25
1.5-12
0.8-16
10-80
8-120
40
2.5-30
2-40
25-200
20-300
50
3-50
2.5-60
30-300
25-500
65
5-80
4-100
50-500
40-800
80
8-120
6-160
80-800
60-1200
100
12-200
8-250
120-1200
100-2000
125
20-300
12-400
160-1600
150-3000
150
30-400
18-600
250-2500
200-4000
200
50-800
30-1200
400-4000
350-8000
250
80-1200
40-1600
600-6000
500-12000
300
100-1600
60-2500
1000-10000
600-16000
400
200-3000
120-5000
1600-16000
1000-25000
500
300-5000
200-8000
2500-25000
1600-40000
600
500-8000
300-10000
4000-40000
2500-60000
選型說明
代碼及說明
類型
LFLD
DN
10 …200 …3000
公稱通徑
1.6
(DN10-DN200)
公稱壓力(MPa)
1.0
(DN250-DN1000)
0.6
(DN1200-DN2000)
0.6
(DN2200-DN3000)
XX
特殊定制
1
聚四氟乙烯(HC)
襯里材料
2
聚氯丁橡膠
3
聚氨醋
4
聚全氟乙丙烯
5
加網PFA
1
不銹鋼0Cr18Ni12Mo2Ti
4
鈦
7
不銹鋼涂覆碳化鎢
電極材料
2
哈式合金B
5
鉑銥合金
3
哈式合金C
6
鉭
1
IP65
殼體防護
2
IP68+IP65(即傳感器|P68+轉換器IP65,其中傳感器為
0
無
防爆標志
1
ExdmⅡCT4(不含乙炔)(一體型、IP65、磁鍵或無顯示)
2
ExdmⅡCT4(不含乙炔)(分離型、IP65、磁鍵或無顯示)
3
ExdmⅡT4(不含乙炔)(分離型、IP65、轉換器在安全區)
0
無
2
接地電極
4
電極刮刀機構
附件
1
接地電極
3
進口保護法蘭
1
Er分離型，中英文菜單
結構
2
Eh一體型，中英文菜單
☆分離型隨表專用電纜10M,超過10M需定制
1
85-265V 45-400Hz
電源
2
11-40VDC
MA
按鍵、雙行顯示、輸出標準
轉換器形式
MB
按鍵、雙行顯示、輸出標準、RS485
LA
按鍵、雙行顯示、輸出標準
LB
按鍵、雙行顯示、輸出標準、RS485、HART
AA
按鍵、英文菜單、雙行顯示、輸出標準、RS232
LFLD-DN50 1.6 1 1 1 1 0 1 1 MA
選型舉例
聚氯丁橡膠或聚氨酷襯里的非防爆分離型可選)
