概 述

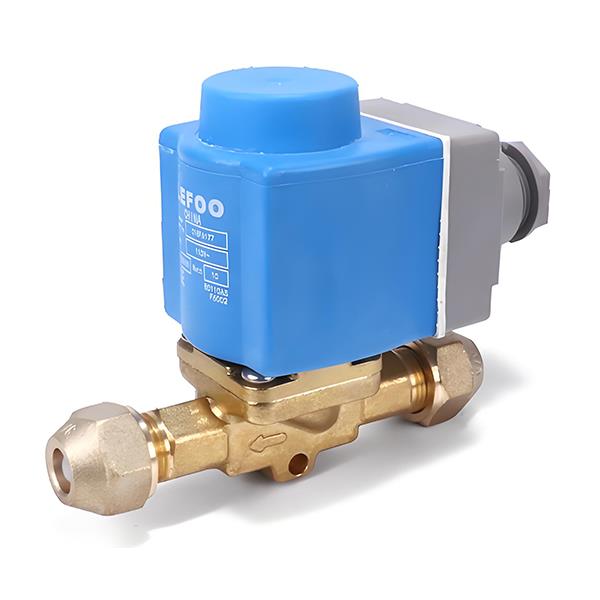

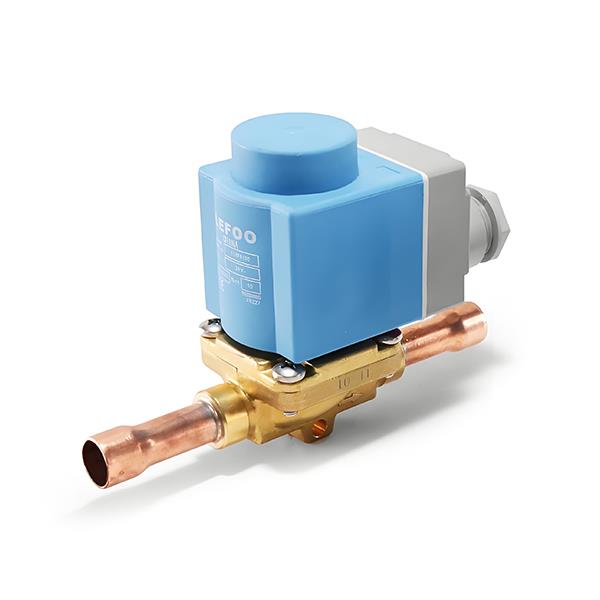

LFSV-D型電磁閥是一次開啟式或二次開啟式電磁閥，適用于單向流動。用于冷凍、冷藏和空氣調節裝理的液體.吸氣和熱氣管路上。LFSV-D型電磁閥的閥座與密封處具有很好的密封性。可提供多種電壓的線圈，而閥體是通用的?？商峁┱w供貨，也可分體供貨，即閥體和線圈分開單獨供貨。
技術參數
型號 LFSV-D
適用制冷劑
R22,R134a,R407C,R404A,R410A,R507C等制冷劑
適用介質溫度
-30℃~ +105℃
線圈的適用環境溫度
-40℃~+65℃,≤95%RH
線圈的標準電壓
AC220V、AC110V、DC24V、DC12V(其它定制電壓聯系力夫)
線圈的允許電壓波動
+10%～-15%
接線方式
標準DIN接線盒或直接引線
安裝位置
吸排氣口以及液管口
閥體技術參數
|
型號 |
接口型式 |
接管尺寸 |
Kv(m3/h) |
最大工作壓力 |
外形尺寸 ( mm ) |
|||||
|
φD |
M(UNF) |
L1 |
L |
A |
H |
|||||
|
LFSV -D-2 |
螺口SAE |
1/4 |
0.2 |
4.5 |
|
7/16-20 |
|
58 |
91 |
65 |
|
焊口ODF |
6.5 |
|
7 |
90 |
91 |
65 |
||||
|
LFSV -D-3 |
螺口SAE |
3/8 |
0.27 |
|
5/8-18 |
|
64 |
91 |
65 |
|
|
焊口ODF |
10.1 |
|
8 |
104 |
91 |
65 |
||||
|
LFSV -D-3 |
螺口SAE |
0.8 |
|
5/8-18 |
|
87 |
91 |
72 |
||
|
焊口ODF |
10.1 |
|
8 |
108 |
91 |
72 |
||||
|
LFSV -D-4 |
螺口SAE |
1/2 |
|
3/4-16 |
|
89 |
91 |
72 |
||
|
焊口ODF |
12.8 |
|
10 |
114 |
91 |
72 |
||||
|
LFSV -D-5 |
螺口SAE |
5/8 |
2.6 |
|
7/8-14 |
|
104 |
91 |
75 |
|
|
焊口ODF |
16.1 |
|
14 |
152 |
91 |
75 |
||||
|
LFSV -D-6 |
螺口SAE |
3/4 |
|
1-1/16-14 |
|
104 |
91 |
75 |
||
|
焊口ODF |
19.2 |
一 |
16 |
158 |
91 |
75 |
||||
|
LFSV -D-7 |
焊口ODF |
7/8 |
5.7 |
22.3 |
|
17 |
180 |
91 |
88 |
|
線圈技術參數
|
型號 |
額定電壓(V) |
頻率(HZ) |
功率(W) |
絕緣等級 |
電壓波動 |
防護等級 |
線圈類型 |
|
D-XQ01 |
DC24 |
一 |
10/9W |
F |
+10%~-15% |
IP65 |
DIN接線盒 |
|
D-XQ02 |
AC110 |
50/60 |
|||||
|
D-XQ03 |
AC220 |
||||||
|
D-XQ04 |
DC24 |
一 |
引線式 |
||||
|
D-XQ05 |
AC110 |
50/60 |
|||||
|
D-XQ06 |
AC220 |
