概 述

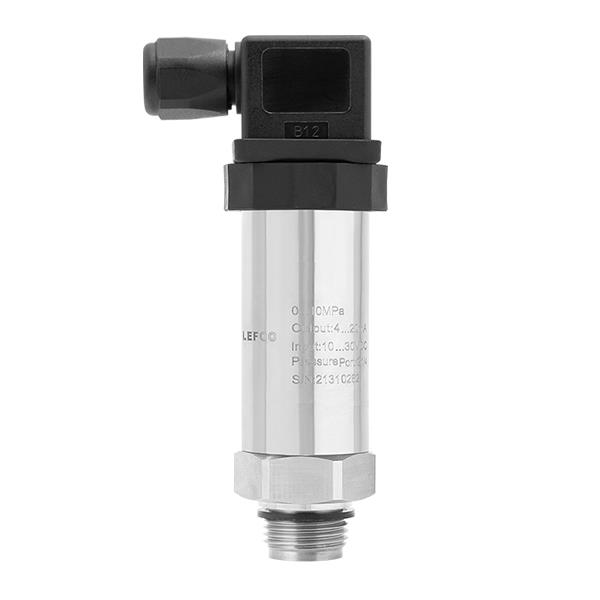

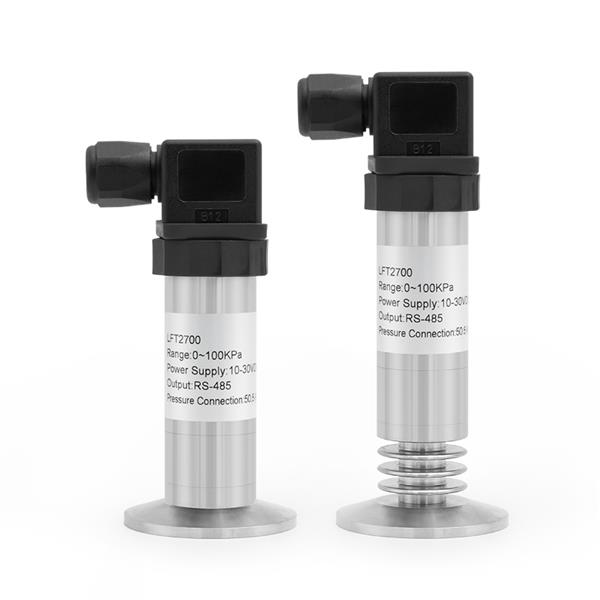

LFT2700平膜壓力變送器采用316L齊平膜傳感器，防堵塞、易清洗可直接測量粘稠液體的壓力卓越的抗腐蝕、抗磨損性能采用ASIC技術，數字補償，螺紋連接，安裝維護方便，螺紋接口可選外型結構小，多種電氣輸出連接方式可選，表壓或絕壓應用采用擴散硅平膜螺紋傳感器可直接測量粘稠介質，如化工涂料，油漆檢測系統，環保，煤礦，造紙，食品加工，聚氨酯設備，原油等粘稠介質。
技術參數
|
量程 |
-100kPa…0～20Kpa…35MPa |
||||
|
過載壓力 |
1.5倍的額定壓力 |
||||
|
精度 |
±0.5％F.S/±1.0％F.S |
||||
|
穩定度 |
<0.5％F.S/年 |
||||
|
工作溫度 |
-20～+85℃ |
||||
|
存儲溫度 |
-40～+100℃ |
||||
|
被測介質 |
與304和316L不銹鋼、氟橡膠或丁晴腈橡膠兼容的氣體或液體 |
||||
|
電氣性能 |
二線制 |
三線制 |
四線制 |
||
|
輸出信號 |
4～20mA |
0.5～4.5V |
0～5V |
0～10V |
RS-485 |
|
供電電源 |
10～30VDC |
4.75～5.25VDC |
10～30VDC |
12～30VDC |
10～30VDC |
|
電氣連接 |
DIN43650A（大赫斯曼），M12防水出線， M12航空接頭（三芯/四芯） |
||||
|
外殼防護等級 |
IP65、IP54 |
||||
|
壓力接口 |
G1/2、M20*1.5 |
||||
|
壓力形式 |
表壓G/絕壓A |
||||
|
認證項目 |
RoHS、歐盟電器安全標準CE |
||||
注1：在25℃測量，包含線性、重復性和遲滯的綜合精度。
選型說明
代號及說明
備注
LFT2700
型號
量程
-100kPa…0～20kPa…35MPa
量程范圍
K
K =kPa
P
P=psi
計量單位
M
M=MPa
B
B=Bar
A4
A4=4～20mA(二線制
輸出方式
V05
V05=0.5～4.5V(三線制
V0
VO=0～5V(三線制
V10
V10=0～10V(三線制
RS
RS=RS-485(四線制)
0.5
0.5 =0.5%F.S
精度等級
1.0
1.0 =1.0%F.S
D1
D1=DIN43650A(大赫斯曼
電氣連接
M
M=M12(M12防水出線)
C3
C3=GX12三芯航空接頭
C4
C4=GX12四芯航空接頭
H
H=M12四芯航空接頭
M20
M20防水出線(防爆數顯
G
G=G1/2
壓力接口
N
不帶數顯(常規
數顯選型
D1
堂規款數顯②
D2
防爆款數顯
1.0
1.0=1m
出線長度
2.0
2.0=2m
3.0
3.0=3m
LFT2700 0-60 B A4 1.0 D1 G N 1.0
選型舉例
注②:當選型為帶常規款數顯平膜型壓力變送器時，出線方式只有大赫斯曼出線，且供電電壓都是12~30VDC
